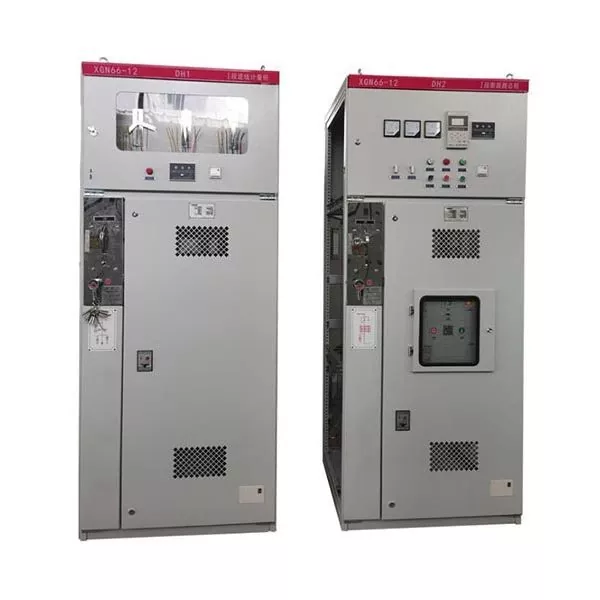

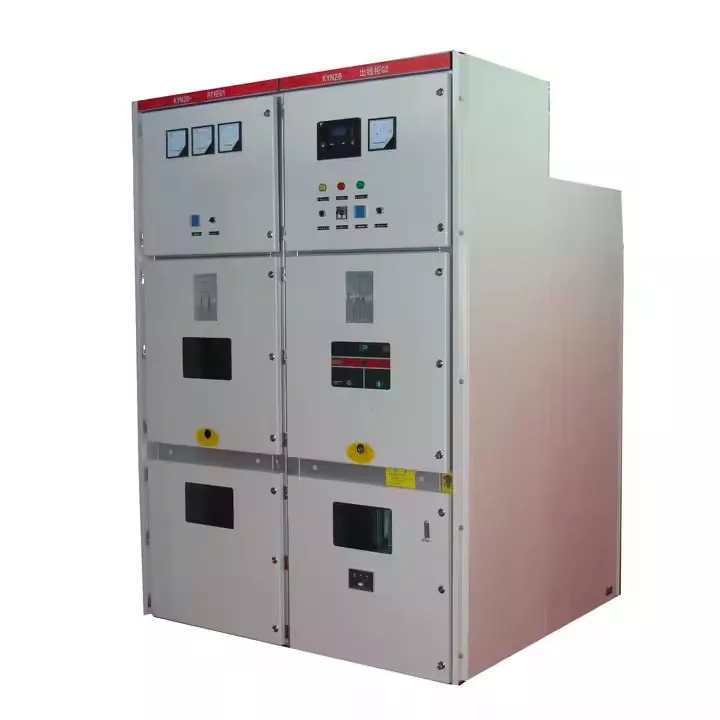

चीनमधील उत्पादक आणि पुरवठादारांपैकी एक असलेल्या LUGAO Power Co., Ltd. नावाच्या आमच्या कारखान्यातून स्वस्त दरात उच्च-गुणवत्तेचे 13.8KV MV HV एअर इन्सुलेटेड स्विचगियर घाऊक केले जाऊ शकते. दMV HV स्विचगियरउच्च-शक्तीच्या धातूपासून बनवलेले आच्छादन. कॅबिनेटचा आतील भाग चार स्वतंत्रपणे डिझाइन केलेल्या झोनमध्ये विभागलेला आहे: काढता येण्याजोगा व्हॅक्यूम सर्किट ब्रेकर, मुख्य बसबार आणि शाखा बसबार, वर्तमान ट्रान्सफॉर्मर आणि संरक्षणात्मक उपकरणे. मॉड्युलर डिझाईन सहज विघटन आणि देखभाल सुलभ करते, प्रत्येक झोन इतर सर्किट्सला प्रभावित न करता त्याचे विशिष्ट कार्य करते. पाच पॉइंट इंटरलॉकिंग यंत्रणा ऑपरेटरची सुरक्षा सुनिश्चित करते आणि अनपेक्षित ऑपरेशन्स प्रतिबंधित करते.
13.8KV MV HV एअर इन्सुलेटेड स्विचगियर विशिष्ट आवश्यकतांवर आधारित विविध प्रकारचे कॅबिनेट प्रदान करण्यासाठी सानुकूलित केले जाऊ शकते. हे बसबार विस्तार, अतिरिक्त फीडर कॅबिनेट आणि पर्यायी मायक्रोप्रोसेसर-आधारित संरक्षणास समर्थन देते. स्थापनेदरम्यान शॉर्ट-सर्किट करंट इंस्टॉलेशन क्षेत्राच्या शॉर्ट सर्किट करंटपेक्षा जास्त असणे आवश्यक आहे. रिअल टाइममध्ये तापमान परिस्थितीचे दूरस्थपणे निरीक्षण केले जाऊ शकते, ज्यामुळे वारंवार ऑपरेशन्सची आवश्यकता असलेल्या अनुप्रयोगांसाठी ते योग्य बनते.
|
नाही. |
आयटम |
युनिट |
तांत्रिक मापदंड |
|
1 |
रेट केलेले व्होल्टेज |
के.व्ही |
३.६,७.२,१२ |
|
2 |
रेटेड पॉवर वारंवारता व्होल्टेज सहन करते |
के.व्ही |
जमीन, समान: 42; फ्रॅक्चर: 45 |
|
3 |
रेट केलेले लाइटनिंग आवेग व्होल्टेज सहन करते |
के.व्ही |
जमीन, समान: 75; फ्रॅक्चर: 85 |
|
4 |
रेट वारंवारता |
Hz |
50 |
|
5 |
वर्तमान रेट केले |
A |
६,३०१,२५० |
|
6 |
रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट (शिखर) |
के.व्ही |
20,25,31.5 |
|
7 |
रेट केलेले शॉर्ट सर्किट क्लोजिंग करंट (शिखर) |
के.व्ही |
50,63,80. |
|
8 |
रेट केलेले डायनॅमिक स्थिर वर्तमान (शिखर) |
के.व्ही |
50,63,80 |
|
9 |
लाइटनिंग इलेक्ट्रिक स्थिर वर्तमान 4S(RMS) |
के.व्ही |
20,25,31.5 |
|
10 |
संरक्षण वर्ग |
आयपी |
1P2X |
|
11 |
परिमाण (W*D*H) |
मिमी |
900X1000X2300 |
|
12 |
वजन |
किग्रॅ |
-600 |
1. मानक ऑपरेटिंग तापमान श्रेणी -15°C ते +40°C आहे. तापमान 40°C पेक्षा जास्त असल्यास, कृपया सानुकूलित करण्यासाठी LUGAO शी संपर्क साधा.
2. मानक ऑपरेटिंग उंची 1000 मीटरपेक्षा कमी आहे.
3. स्थापित करताना, पाया उंचावला जाऊ शकतो. उत्पादन वाकवू नका; सूचनांनुसार ते योग्यरित्या ठेवा.
4. जास्त काळ जास्त आर्द्रता असलेल्या भागात उत्पादन ठेवू नका; ते पाण्यामध्ये उघड करू नका.
5. रासायनिक संक्षारक वायू आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप असलेल्या भागांपासून उत्पादनाला दूर ठेवा.
13.8KV MV HV एअर इन्सुलेटेड स्विचगियर एक असेंबल स्ट्रक्चर स्वीकारतो, ज्यामुळे त्यात वेल्डिंग पॉइंट्स नसतात आणि संपूर्ण शरीराला एक सुंदर देखावा आणि उच्च यांत्रिक शक्ती असते.
मुख्य स्विच एकात्मिक रचना स्वीकारतो, लवचिक निवडीसाठी सर्किट ब्रेकर्सचे विविध मॉडेल प्रदान करते, ग्राहकांच्या गरजेनुसार सानुकूलित केले जाते.
GN30-12 रोटरी डिस्कनेक्टर कॅबिनेटच्या वरच्या मागील भागावर स्थापित केले आहे आणि GN19-12C डिस्कनेक्टर खालच्या भागात स्थापित केले आहे. यांत्रिक इंटरलॉकिंग डिव्हाइस 13.8KV MV HV एअर इन्सुलेटेड स्विचगियर ऑपरेटर आणि उपकरणांची सुरक्षितता आणि विश्वासार्हता सुनिश्चित करण्यासाठी नियमांनुसार चालते.
मुख्य स्विच, डिस्कनेक्टर आणि कॅबिनेट दरवाजा यांच्यातील इंटरलॉकिंग सक्तीने यांत्रिक लॉकिंग पद्धतीचा अवलंब करते, ज्यामुळे रिंग नेटवर्क कॅबिनेटसह कोणत्याही संयोजनास अनुमती मिळते, जे 13.8KV MV HV एअर इन्सुलेटेड स्विचगियरची ऑपरेशनल लवचिकता आणि सुरक्षितता वाढवते.
