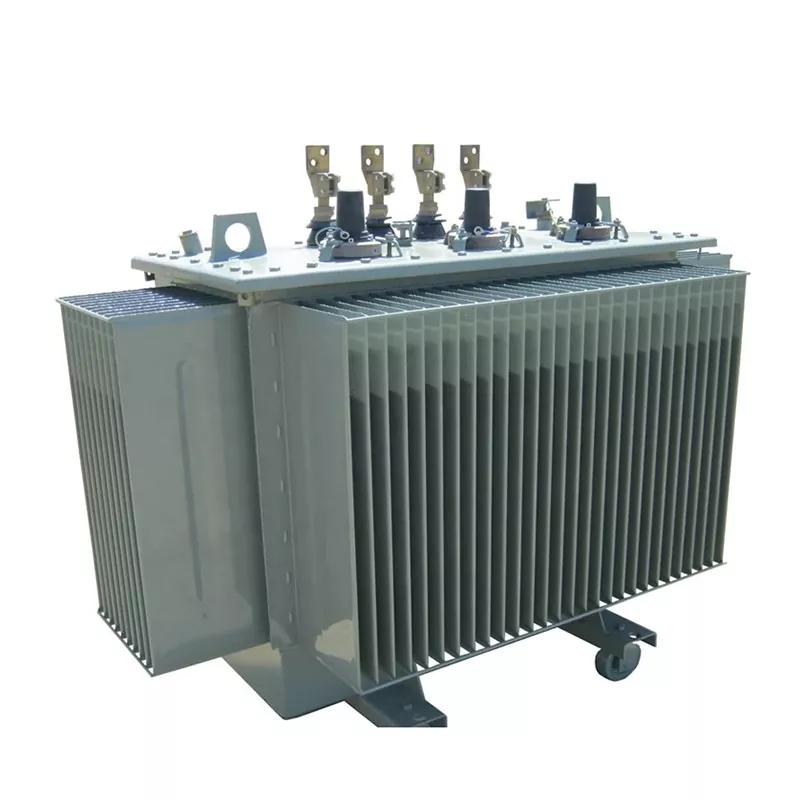

35kv लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मर

द35kV लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मरवितरण आणि सबस्टेशन प्रणालींमध्ये स्थिर व्होल्टेज नियंत्रणासाठी डिझाइन केलेले एक मध्यम-व्होल्टेज पॉवर ट्रान्सफॉर्मर आहे. हे समाकलित करतेऑन-लोड टॅप चेंजर (OLTC)जे ट्रान्सफॉर्मर चालू असताना व्होल्टेज समायोजित करण्यास अनुमती देते, कोणत्याही व्यत्ययाशिवाय सतत वीज पुरवठा सुनिश्चित करते. Lugao Power Co., Ltd. उच्च दर्जाचे उत्पादन करतेट्रान्सफॉर्मरसाध्य करण्यासाठी प्रीमियम सिलिकॉन स्टील कोर, विश्वासार्ह विंडिंग आणि इन्सुलेट ट्रान्सफॉर्मर तेल वापरणेकमी ऊर्जेची हानी, उच्च कार्यक्षमता आणि दीर्घ सेवा आयुष्य. हे ट्रान्सफॉर्मर मोठ्या प्रमाणावर पॉवर प्लांट्स, सबस्टेशन्स आणि औद्योगिक वीज वितरण नेटवर्कमध्ये वापरले जातात.

पॅरामीटर

कॅपेसिट y	GB/20052-2020			प्रतिबाधा व्होल्टेज (%)	लोड नाही वर्तमान (%)	वेक्टर गट	d कोने क्रिया
	(S13)
	नो-लोड लॉस	लोड तोटा
		Dyn11/Yzn1 1	यिनो
30	65	455	430	4.0	0.5	Yyn0 किंवा Dyn11	±2*2. ५% किंवा ±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

35kV लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मर कसे कार्य करते?

द35kV लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मरऑपरेशन दरम्यान व्होल्टेज पातळी समायोजित करण्यासाठी OLTC प्रणाली समाकलित करताना इलेक्ट्रोमॅग्नेटिक इंडक्शनवर आधारित चालते.

कार्य तत्त्व

• इलेक्ट्रोमॅग्नेटिक इंडक्शनद्वारे विंडिंग्स दरम्यान विद्युत ऊर्जा हस्तांतरित केली जाते.
• OLTC यंत्रणा वीज पुरवठ्यात व्यत्यय न आणता ट्रान्सफॉर्मर टॅपची स्थिती बदलते.
• ट्रान्सफॉर्मर तेल उष्णता नष्ट करण्यासाठी आणि इन्सुलेशन प्रदान करण्यासाठी टाकीच्या आत फिरते.
• सुरक्षित ऑपरेटिंग तापमान राखण्यासाठी रेडिएटर आसपासच्या हवेत उष्णता सोडतो.

मुख्य अनुप्रयोग परिस्थिती

द35kV लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मरमध्यम-व्होल्टेज पॉवर सिस्टममध्ये मोठ्या प्रमाणावर वापरले जाते जेथे स्थिर व्होल्टेज आणि विश्वासार्ह वीज पुरवठा गंभीर आहे.

• वीज निर्मिती संयंत्रे
• इलेक्ट्रिकल सबस्टेशन
• औद्योगिक वीज वितरण प्रणाली
• शहरी पॉवर ग्रिड
• खाणकाम आणि अवजड उद्योग
• अक्षय ऊर्जा ग्रिड कनेक्शन

ऑन लोड टॅप चेंजर ट्रान्सफॉर्मरचे फायदे

• सतत व्होल्टेजचे नियमनवीज पुरवठा खंडित न करता.
• सुधारित ग्रिड स्थिरताचढउतार लोड स्थितीसाठी.
• उर्जा कमी होणेऑप्टिमाइझ्ड ट्रान्सफॉर्मर डिझाइनमुळे.
• दीर्घ सेवा जीवनउच्च-गुणवत्तेचे इन्सुलेशन आणि तेल थंड सह.
• विश्वसनीय कामगिरीजटिल वीज वितरण नेटवर्कमध्ये.

OLTC आणि ऑफ लोड टॅप चेंजर मधील फरक

वैशिष्ट्य	ओएलटीसी ट्रान्सफॉर्मर	बंद लोड टॅप चेंजर
व्होल्टेज समायोजन	ऑपरेशन दरम्यान समायोज्य	शटडाउन आवश्यक आहे
वीज पुरवठा खंडित	व्यत्यय नाही	वीज खंडित करणे आवश्यक आहे
अर्ज	मोठे ग्रिड, सबस्टेशन	लहान किंवा स्थिर लोड सिस्टम
ऑपरेशनल लवचिकता	उच्च	मर्यादित

35kV लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मर का वापरावे?

• राखणेस्थिर व्होल्टेज आउटपुटचढउतार लोड वातावरणात.
• कमी कराऊर्जा तोटा आणि ऑपरेटिंग खर्च.
• सुधारणा करापॉवर सिस्टम विश्वसनीयता आणि कार्यक्षमता.
• साठी योग्यआधुनिक स्मार्ट ग्रीड आणि औद्योगिक ऊर्जा प्रणाली.
• व्होल्टेज समायोजनादरम्यान अखंड वीज पुरवठा सुनिश्चित करा.

OLTC पॉवर ट्रान्सफॉर्मरची देखभाल

• ट्रान्सफॉर्मरच्या तेलाची पातळी आणि तेलाची गुणवत्ता नियमितपणे तपासा.
• सुरळीत स्विचिंग ऑपरेशनसाठी OLTC यंत्रणा तपासा.
• ऑपरेटिंग तापमान आणि लोड स्थितीचे निरीक्षण करा.
• रेडिएटर आणि कूलिंग सिस्टम अबाधित असल्याची खात्री करा.
• नियतकालिक इन्सुलेशन आणि विद्युत चाचणी आयोजित करा.

का निवडालुगाव?

• व्यावसायिक 35kv लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मर निर्माताउद्योगाच्या अनेक वर्षांच्या अनुभवासह.
• उच्च दर्जाचा कच्चा मालसिलिकॉन स्टील शीट आणि प्रीमियम विंडिंग्सचा समावेश आहे.
• कमी-तोटा आणि ऊर्जा-कार्यक्षम डिझाइनऑपरेटिंग खर्च कमी करण्यासाठी.
• कठोर आंतरराष्ट्रीय चाचणी मानकेविश्वसनीय कामगिरी सुनिश्चित करणे.
• जलद वितरणएका युनिटच्या किमान ऑर्डरसह.
• व्यावसायिक तांत्रिक समर्थन आणि विक्रीनंतरची सेवा.
• कडे निर्यात केलेली उत्पादनेमध्य आशिया, आफ्रिका आणि इतर जागतिक बाजारपेठा.

वारंवार विचारले जाणारे प्रश्न

35kV लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मरचे विशिष्ट सेवा आयुष्य किती आहे?

योग्य देखरेखीसह, ट्रान्सफॉर्मर 25 वर्षांहून अधिक काळ विश्वसनीयरित्या कार्य करू शकतो.

कोणती शीतकरण पद्धत वापरली जाते?

दट्रान्सफॉर्मरतेलात बुडवलेले कूलिंग वापरते.ट्रान्सफॉर्मर तेल हस्तांतरणप्रभावी उष्णता नष्ट होण्यासाठी विंडिंग्ज आणि कोर पासून रेडिएटरपर्यंत उष्णता.

ऑपरेशन दरम्यान व्होल्टेज समायोजित केले जाऊ शकते?

होय. OLTC सिस्टीम वीज पुरवठ्यात व्यत्यय न आणता व्होल्टेज समायोजन करण्यास अनुमती देते.

कोणते उद्योग सामान्यतः हा ट्रान्सफॉर्मर वापरतात?

पॉवर युटिलिटीज, सबस्टेशन्स, जड उद्योग, खाणकाम आणि अक्षय ऊर्जा प्रकल्प सामान्यतः वापरतात35kV लो-लॉस आणि ऑन-लोड रेग्युलेशन ट्रान्सफॉर्मर.
