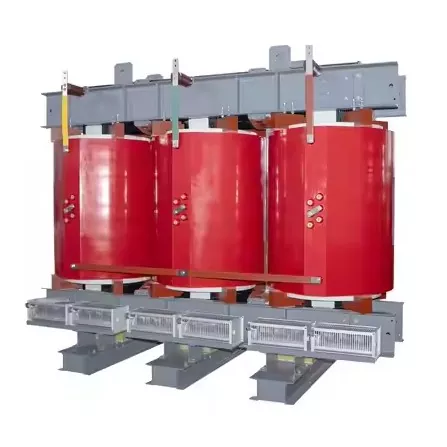

ड्राय-टाइप ट्रान्सफॉर्मर्स कसे थंड केले जातात?

ड्राय-प्रकारचे ट्रान्सफॉर्मरप्रगत एअर सिस्टमद्वारे कूलिंग हाताळा. हे सेटअप कोणत्याही द्रव शीतलकांशिवाय उष्णतेपासून मुक्त होतात. ट्रान्सफॉर्मर किती चांगले काम करते, ते किती काळ टिकते आणि ते कुठे वापरात चांगले बसते यावर ते थंड होण्याचा मार्ग मोठी भूमिका बजावते.

त्यांना थंड करण्याचे मुख्य मार्ग काही मूलभूत गोष्टींवर येतात. प्रथम, नैसर्गिक एअर कूलिंग आहे, जे नैसर्गिक हवेसाठी AN द्वारे जाते. उष्णता दूर करण्यासाठी हे पूर्णपणे नैसर्गिक संवहन आणि रेडिएशनवर अवलंबून असते.

विंडिंग्ज आणि गाभ्यामध्ये उष्णता निर्माण होते, ज्यामुळे त्याच्या सभोवतालची हवा गरम होते. ती उबदार हवा हलकी होते आणि स्वतःच उगवते. नंतर थंड हवा खालून आत वाहते, तर गरम हवा वरच्या छिद्रातून बाहेर पडते. हे सर्व वेळ एक स्थिर प्रवाह चालू ठेवते.

डिझायनर प्रवाहाला चालना देण्यासाठी स्मार्ट स्पॉट्समध्ये व्हेंट्स आणि एअर पथ ठेवतात. उष्णतेचे उत्सर्जन अधिक चांगल्या प्रकारे होण्यास मदत करण्यासाठी ते पंख किंवा नागमोडी आकाराने बाहेरील भाग देखील मोठे करतात. तुम्हाला ही पद्धत लहान युनिट्समध्ये खूप दिसते, म्हणा सुमारे 2,000 kVA पर्यंत. हे स्थिर भार असलेल्या ठिकाणांना अनुकूल करते जे खूप जड नसतात.

त्यानंतर सक्तीचे एअर कूलिंग आहे, ज्याला हवेसाठी एएफ म्हणून ओळखले जाते. हे मोठ्या उर्जेच्या गरजांसाठी किंवा जेव्हा गोष्टी थोडे जास्त लोड होतात तेव्हा लागू होते. हवेला जोरात आणि वेगाने ढकलण्यासाठी हे पंखे वापरते.

पंखे अक्षाच्या बाजूने बसतात, ज्याचे लक्ष्य कोर आणि विंडिंगकडे असते. विंडिंगमधील सेन्सर तापमान पाहतात आणि ते नियंत्रित करतात. सामान्य धावत असताना, तापमान 110 अंश सेल्सिअसच्या खाली राहिल्यास, चाहते फक्त निष्क्रिय बसतात.

जेव्हा उष्णता वाढते तेव्हा पंखे एका वेळी एक किंवा अधिक पायऱ्यांनी सुरू होतात. त्यामुळे कूलिंग खूप वाढते. ट्रान्सफॉर्मर थोड्या काळासाठी त्याच्या रेटिंगच्या 125 ते 150 टक्के ओव्हरलोड घेऊ शकतो. हे आतल्या इन्सुलेशनला इजा न करता हे करते.

फक्त नैसर्गिक हवेच्या तुलनेत, हे सक्तीचे सेटअप 30 ते 50 टक्के उष्णता काढून टाकते. कठीण कामांसाठी खूपच उपयुक्त.

डिझाइनर आता पूर्ण थर्मल व्यवस्थापन देखील तयार करतात. याचा अर्थ सेन्सर आणि नियंत्रणे सर्व एकत्र बांधलेले आहेत. ते थेट तात्पुरते वाचनासाठी PT100 RTDs किंवा थेट विंडिंगमध्ये अडकलेले थर्मोकपल्स वापरतात.

स्मार्ट कंट्रोलर मायक्रोप्रोसेसरवर चालतात. ते उष्णतेवर लक्ष ठेवतात आणि टप्प्याटप्प्याने कूलिंग समायोजित करतात. जेव्हा तापमान सेट पॉईंटवर आदळते तेव्हा तुम्हाला अलार्म मिळतो. पंखे आवश्यकतेनुसार चालू आणि बंद करतात. ते खूप गरम झाल्यास, ते संरक्षण गियर अपस्ट्रीमवर ट्रिप सिग्नल पाठवतात.

ते दुरून तपासण्यासाठी मॉडबस किंवा इथरनेटद्वारे देखील जोडले जातात. सर्व गोष्टी सुरळीत चालू ठेवण्यास मदत करतात.

ट्रान्सफॉर्मर इन्सुलेशनसाठी सेट तापमान वर्गांचे पालन करतात. वर्ग बी 130 अंश सेल्सिअस वर अव्वल आहे, 40 अंश से. सभोवतालच्या 80 अंश K वाढीसह. वर्ग F 155 अंश सेल्सिअस वर जातो, ज्यामुळे त्याच वातावरणावर 100 अंश K वाढ होते.

वर्ग H 180 अंश सेल्सिअसपर्यंत पोहोचतो, 40 अंश से. सभोवतालच्या 125 अंश K वाढीसह. प्रत्येक वर्ग किती उष्णता सुरक्षितपणे तयार करतो यावर मर्यादा सेट करतो.

अभियांत्रिकीमध्ये उष्णतेच्या विविध मार्गांचा समावेश होतो. वहन ते तांब्याच्या विंडिंग्समधून इन्सुलेशनद्वारे बाहेरील केसापर्यंत घेऊन जाते. संवहन हलत्या हवेमुळे घन भागांतून उष्णता खेचू देते.

रेडिएशन हॉट स्पॉट्समधून आजूबाजूच्या थंड भागात इन्फ्रारेड पाठवते. तिघेही डिझाइनमध्ये एकत्र काम करतात.

तुम्ही कुठे ठेवता यावर काही घटक अवलंबून असतातट्रान्सफॉर्मर. उच्च उंचीवर, पातळ हवा कूलिंग पॉवर कमी करते, त्यामुळे तुमची क्षमता कमी होते किंवा अधिक क्षमता वाढते. गरम परिसर म्हणजे तुम्हाला अतिरिक्त मार्जिन किंवा अंगभूत चांगल्या प्रणालींची आवश्यकता आहे.

धूळ किंवा प्रदूषणामुळे IP54 स्तरावर किंवा त्यावरील फिल्टर्स किंवा सीलबंद केसेस येतात. ते संरक्षण करतात परंतु स्पर्शाने हवेचा प्रवाह कमी करू शकतात.

कूलिंग प्रभावी ठेवण्यासाठी इंस्टॉलेशनला खूप महत्त्व आहे. तुम्हाला भिंती आणि गियरमधून योग्य मंजुरी सोडावी लागेल जेणेकरून हवा मुक्तपणे फिरेल. खोलीच्या सेटअपला व्हेंट्सची आवश्यकता असते जे उष्णता चांगल्या प्रकारे बाहेर काढतात, विशेषत: एकापेक्षा जास्त युनिटसह.

हवेचे मार्ग आणि पृष्ठभाग आत्ता आणि नंतर साफ करणे कार्यप्रदर्शन विशिष्टतेनुसार ठेवते. ते वगळा आणि कालांतराने गोष्टींचा त्रास होतो.
