पॉवर ट्रान्सफॉर्मर कशापासून बनवले जातात?

ट्रान्सफॉर्मरसर्व प्रकारचे काळजीपूर्वक निवडलेले साहित्य एकत्र ठेवा. प्रत्येकाला त्याच्या विद्युतीय, चुंबकीय, थर्मल किंवा यांत्रिक वैशिष्ट्यांसाठी निवडले जाते. ट्रान्सफॉर्मरमधील मिश्रण ते किती चांगले कार्य करते, ते किती विश्वासार्ह राहते आणि त्याची किंमत किती आहे यामधील समतोल साधते. साहित्याच्या निवडी खरोखरच त्याच्या एकूण कार्याला आकार देतात आणि ते किती काळ टिकतात.

मुख्य साहित्य: चुंबकीय मार्ग

ट्रान्सफॉर्मरमधील कोर विशेष इलेक्ट्रिकल स्टील वापरतो. ते स्टील चॅनेल चुंबकीय प्रवाह तेही कार्यक्षमतेने.

●ग्रेन-ओरिएंटेड सिलिकॉन स्टील, किंवा GOES, कार्यक्षम ट्रान्सफॉर्मरसाठी गो-टू म्हणून कार्य करते. त्यात सुमारे 2 ते 3.5 टक्के सिलिकॉन असते. ते विद्युत प्रतिरोधकता वाढवते आणि एडी वर्तमान नुकसान कमी करते. धान्य कोल्ड-रोलिंग आणि ॲनिलिंगद्वारे संरेखित केले जाते. ते चुंबकीय क्षेत्राच्या दिशेशी जुळतात. हे सेटअप नॉन-ओरिएंटेड स्टीलच्या तुलनेत हिस्टेरेसिसचे नुकसान 30 टक्क्यांनी कमी करते.

● अमोर्फस मेटल, मेटग्लाससारखे, खरोखर उच्च-कार्यक्षमतेच्या सेटअपसाठी दुसरा पर्याय म्हणून काम करते. हे त्वरीत घनरूप मिश्र धातु आहे, सामान्यतः बोरॉन आणि सिलिकॉनसह लोह. स्फटिकासारखे रचनेशिवाय, ते नियमित स्टीलच्या तुलनेत 60 ते 70 टक्के कोर नुकसान कमी करते. तरीही, साहित्यात त्याची किंमत जास्त आहे. हे यांत्रिकरित्या नाजूक देखील असते.

●लॅमिनेशन्स कोर बनवतात. ते पातळ पत्रके स्टॅक करतात, विशेषत: 0.23 ते 0.35 मिलिमीटर जाडी. इन्सुलेशन सिरेमिक किंवा फॉस्फेट कोटिंग्जमधून येते. ते थरांमधील एडी प्रवाहांना प्रतिबंध करतात.

कंडक्टर साहित्य: वर्तमान मार्ग

विंडिंगला अशी सामग्री आवश्यक असते जी वीज चांगली चालवते. त्यांना घन यांत्रिक शक्ती देखील आवश्यक आहे.

●इलेक्ट्रोलाइटिक टफ पिच कॉपर, किंवा ईटीपी, विंडिंगसाठी मार्ग दाखवते. हे चालकतेसाठी इंटरनॅशनल एनील्ड कॉपर स्टँडर्डवर 100 ते 101 टक्के हिट करते. त्याची लवचिकता त्यास जटिल वळण आकार बनवू देते. ॲल्युमिनियमच्या तुलनेत, त्याची यांत्रिक शक्ती चांगली आहे. हे शॉर्ट सर्किट्स अधिक प्रभावीपणे हाताळण्यास मदत करते.

●ॲल्युमिनिअम मिश्रधातू अशा ठिकाणी दिसतात जेथे किंमत खूप महत्त्वाची असते. ते खंडानुसार सुमारे 61 टक्के तांब्याची चालकता प्रदान करतात. वजनानुसार, ते फक्त 30 टक्के आहे. वर्तमान क्षमतेशी जुळण्यासाठी, त्यांना क्रॉस-सेक्शनल क्षेत्राच्या अंदाजे 1.6 पट आवश्यक आहे. अधिक बाजूने, ते वजन वाचवतात आणि कच्च्या मालाचा खर्च कमी करतात.

●कंडक्टरवरील इन्सुलेशनमध्ये क्राफ्ट किंवा थर्मली अपग्रेड केलेल्या प्रकारांसारखे कागदाचे आवरण समाविष्ट असते. पॉलिस्टर, जसे की डॅक्रॉन, किंवा नोमेक्ससारखे पॉलिमाइड देखील कार्य करतात. ते वळण वळण इन्सुलेट करतात. बहुतेकदा, वार्निश किंवा राळ त्यांना अतिरिक्त संरक्षणासाठी गर्भवती करतात.

इन्सुलेशन सिस्टम: डायलेक्ट्रिक बॅरियर

एक स्तरित इन्सुलेशन सेटअप विद्युत खंडित होण्यापासून रोखते.

●सेल्युलोज-आधारित साहित्य मुख्य घन इन्सुलेशन तयार करतात. क्राफ्ट पेपर आणि प्रेसबोर्ड बिलात बसतात. कधीकधी ते उष्णतेच्या प्रतिकारासाठी सुगंधी पॉलिमाइड्ससह अपग्रेड करतात. सच्छिद्र बिल्ड तेल किंवा राळ पूर्णपणे भिजवू देते.

● लिक्विड इन्सुलेशन नेहमीच्या निवडीप्रमाणे खनिज तेलाने चिकटवले जाते. नैसर्गिक आणि सिंथेटिक एस्टर उत्तम अग्निसुरक्षा आणि पर्यावरण-मित्रत्वासाठी आधार मिळवतात. हे द्रव 30 किलोव्होल्टपेक्षा जास्त डायलेक्ट्रिक सामर्थ्य वाढवतात. एस्टर-आधारित लोकांमध्ये 300 अंश सेल्सिअसपेक्षा जास्त फायर पॉइंट असतात.

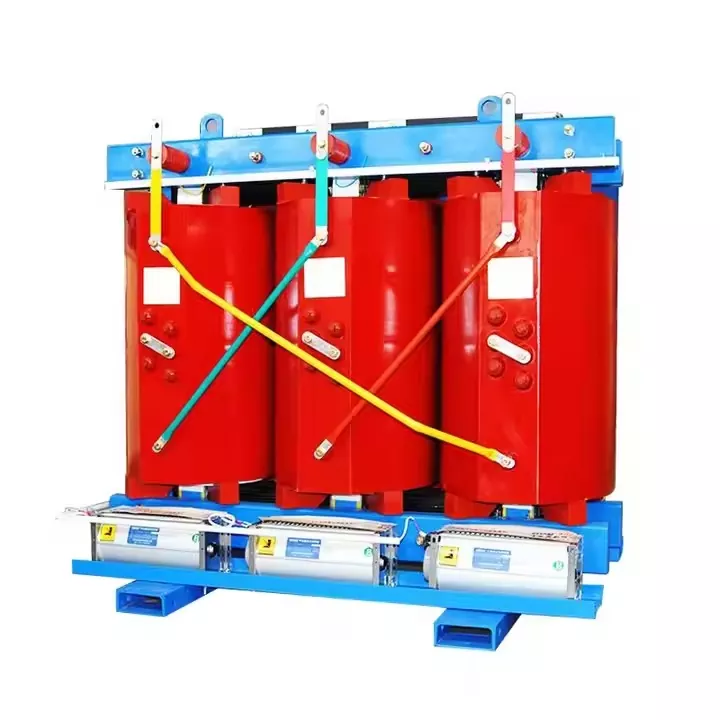

●सॉलिड कास्टिंग मटेरियल हँडलकोरड्या प्रकारचे ट्रान्सफॉर्मर.इपॉक्सी किंवा पॉलिस्टर रेजिन विंडिंग्सला आवरण देतात. ते यांत्रिक समर्थन आणि पर्यावरणापासून संरक्षण देतात. आंशिक डिस्चार्ज 5 पिकोकोलॉम्ब्सच्या खाली राहतो.

स्ट्रक्चरल आणि सहायक घटक

●टँक आणि संलग्नक कार्बन स्टील वापरतात, बहुतेकदा ASTM A36 ग्रेड. बाह्य वापरासाठी कोटिंग्स गंजला प्रतिकार करतात. हर्मेटिकली सीलबंद आवृत्त्या स्टेनलेस स्टीलसह जाऊ शकतात. रेडिएटर्स कार्बन स्टीलमधून देखील येतात. अंतर्गत बाफल्स तेलाच्या प्रवाहास मार्गदर्शन करतात.

● बुशिंग्स नेहमीच्या वापरासाठी अनेकदा पोर्सिलेनने चिकटतात. पॉलिमरचे प्रकार, जसे सिलिकॉन रबर, हलक्या वजनासाठी आणि तोडफोडीला प्रतिकार करण्यासाठी वाफ उचलतात. आत, कंडक्टर तांबे आहेत. त्यांना चांदी किंवा कथील प्लेटिंग मिळते.

●संरक्षक प्रणाली स्टीलपासून तयार करतात. लवचिक पडदा, जसे की नायट्रिल रबर किंवा फ्लोरोपॉलिमर, तेल बाहेरील हवेपासून दूर ठेवतात.

●कूलिंग इक्विपमेंटमध्ये ॲल्युमिनियम ब्लेडसह पंखे समाविष्ट आहेत. मोटर्स बॉल-बेअरिंग किंवा स्लीव्ह-बेअरिंग डिझाइन वापरतात. ते नॉनस्टॉप धावण्यासाठी रेट करतात. सक्ती-तेल सेटअपमधील पंप इम्पेलर्स कांस्य किंवा स्टेनलेस स्टीलचे असतात.

संरक्षणात्मक आणि देखरेख घटक

●प्रेशर रिलीफ डिव्हाइसेसमध्ये स्टेनलेस स्टील किंवा विशेष पॉलिमरपासून डायफ्राम असतात. ते अचूक दाब पातळीवर फुटतात.

●सिलिका जेल श्वासात जाते. यात अनेकदा कोबाल्ट क्लोराईड इंडिकेटर समाविष्ट असतो. ते निळ्यापासून गुलाबी रंगात बदलते कारण ते ओलावा शोषून घेते.

●निरीक्षण सेन्सर तापमान तपासणीसाठी PT100 किंवा PT1000 प्लॅटिनम प्रतिरोधक थर्मामीटर वापरतात. पायझोरेसिस्टिव्ह किंवा कॅपेसिटिव्ह प्रकार दाब मॉनिटरिंग हाताळतात.

उत्पादन आणि प्रक्रिया साहित्य

●इम्प्रेग्नेशन वार्निश पॉलिस्टर, इपॉक्सी किंवा पॉलीयुरेथेनवर आधारित आहे. ते ओलावापासून संरक्षण करतात आणि यांत्रिक स्थिरता जोडतात.

●ॲडेसिव्ह आणि सीलंट सिलिकॉन, पॉलीयुरेथेन किंवा ब्युटाइल संयुगे पासून काढतात. ते gaskets आणि बाँड भाग सील.

●पृष्ठभागावरील उपचार झिंक-समृद्ध प्राइमर्स लागू करतात. पॉलीयुरेथेन टॉपकोट्स गंज संरक्षणासाठी अनुसरण करतात. ड्राय फिल्मची जाडी सहसा 150 ते 250 मायक्रोमीटर चालते.

बिल्डिंग ट्रान्सफॉर्मरमधील सामग्रीची निवड शंभर वर्षे स्थिर बदल दर्शविते. ते यांत्रिक, थर्मल, पर्यावरणीय आणि खर्च घटकांच्या विरूद्ध विद्युत गरजांचे वजन करतात. प्रत्येक भागातील गुणधर्म कार्यक्षमतेवर परिणाम करतात, जे 99.7 टक्क्यांपेक्षा जास्त दाबू शकतात. ते ऑपरेशनल जीवनावर प्रभाव पाडतात, बहुतेकदा 25 ते 40 वर्षे. पर्यावरणावरही परिणाम होतो. भौतिक विज्ञान ट्रान्सफॉर्मर तंत्रज्ञानामध्ये प्रगती करते. नवीन डिझाईन्स शाश्वत पर्यायांकडे झुकतात. पुनर्वापर करण्यायोग्य धातू, बायोडिग्रेडेबल द्रवपदार्थ आणि टिकाऊ इन्सुलेशन सर्व भूमिका बजावतात. हे शिफ्ट उद्योगातील वर्तुळाकार अर्थव्यवस्थेकडे निर्देश करते.
