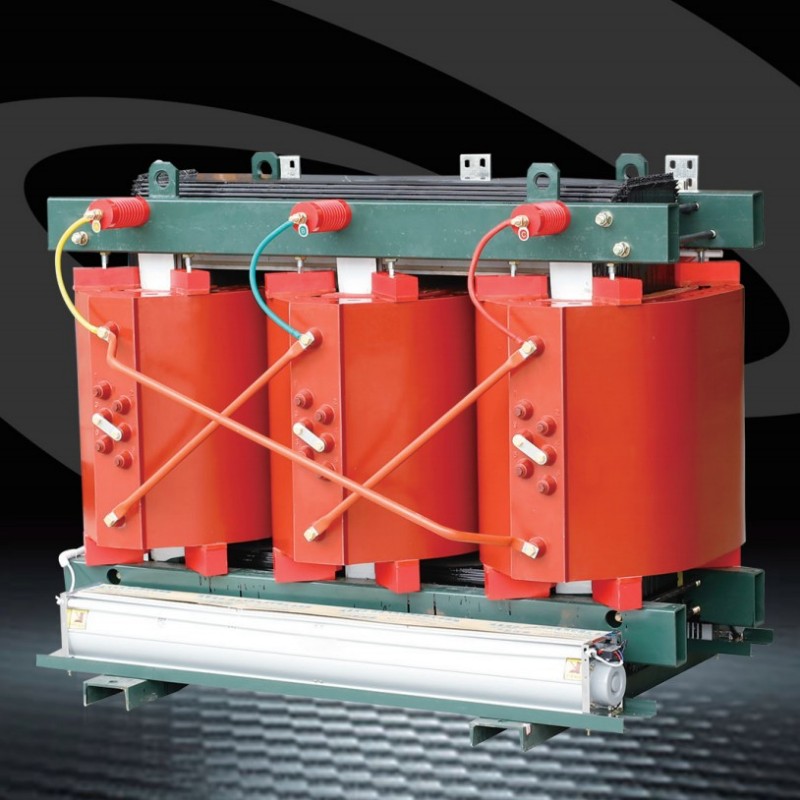

एससी (बी) 13-20-10 केव्ही कास्ट राळ ड्राय-प्रकार ट्रान्सफॉर्मर्ससाठी एक विस्तृत मार्गदर्शक

पारंपारिक विपरीततेल-विसर्जित ट्रान्सफॉर्मर्स, एससी (बी) 13--20-10 केव्ही कास्ट रेझिन ड्राई-टाइप ट्रान्सफॉर्मर कामगिरीच्या मानदंडांची पुन्हा व्याख्या करण्यासाठी इपॉक्सी राळ कास्टिंग तंत्रज्ञानाचा लाभ घेते, ज्यामुळे गंभीर पायाभूत सुविधा आणि शहरी सेटिंग्जसाठी ती एक अपरिहार्य निवड बनते.

मॉडेलकडे बारकाईने पहा: एससी (बी) 13--20-10 केव्ही

त्याच्या वैशिष्ट्यांचा शोध घेण्यापूर्वी, मॉडेलचे नाव डीकोड करूया:

एस: तीन-फेज ट्रान्सफॉर्मरचे प्रतिनिधित्व करते ("एस" म्हणजे चिनी भाषेत "थ्री-फेज").

सी: कास्ट राळ इन्सुलेशन, अग्निसुरक्षा आणि टिकाऊपणा सुनिश्चित करणारे मुख्य तंत्रज्ञान दर्शविते.

.

13: सुधारित कार्यक्षमतेसाठी प्रगत अभियांत्रिकी पुनरावृत्ती प्रतिबिंबित करणारे डिझाइन अनुक्रमांक.

: रेटेड क्षमता 50 केव्हीए ते 3150 केव्हीए पर्यंत आहे.

20-10 केव्ही: उच्च-व्होल्टेज साइड व्होल्टेज पातळी.

एससी (बी) 13-20-10 केव्ही कास्ट रेझिन ड्राई-टाइप ट्रान्सफॉर्मर्ससाठी ऑपरेटिंग अटी काय आहेत?

● स्थापना उंची: समुद्रसपाटीपासून 1000 मीटरपेक्षा जास्त नाही;

● पॉवर सप्लाय व्होल्टेज वेव्हफॉर्म: साइन वेव्ह प्रमाणेच;

मल्टी-फेज पॉवर सप्लाय व्होल्टेजची सममिती: मल्टी-फेज ट्रान्सफॉर्मरशी जोडलेले वीजपुरवठा व्होल्टेज अंदाजे सममितीय असावेत;

● सभोवतालचे तापमान: जास्तीत जास्त हवेचे तापमान +40 डिग्री सेल्सियस; जास्तीत जास्त दैनंदिन सरासरी तापमान +30 डिग्री सेल्सियस; जास्तीत जास्त वार्षिक सरासरी तापमान +20 डिग्री सेल्सियस; किमान हवेचे तापमान -25 डिग्री सेल्सियस (इनडोअर ट्रान्सफॉर्मर्सना लागू).

कास्ट रेझिन ड्राई-प्रकार ट्रान्सफॉर्मर्स विशेष काय बनवते?

● कोर

1. कोअर कोल्ड-रोल्ड सिलिकॉन स्टीलच्या चादरीसह उच्च चुंबकीय पारगम्यता, उत्कृष्ट धान्य अभिमुखता आणि 45 ° पूर्णपणे झुकलेल्या स्टेप जोड्या तयार केले गेले आहे. कोर इन्सुलेट टेपसह कोर पाय असलेल्या खास स्क्वेअर ट्यूब पुल प्लेटच्या संरचनेचा वापर करते. आर्द्रता आणि गंज टाळण्यासाठी कोर पृष्ठभाग विशेष राळ सह लेपित आहे, प्रभावीपणे नो-लोड तोटा, नो-लोड चालू आणि कोर आवाज कमी करते.

२.सेफ, फ्लेम-रिटर्डंट आणि प्रदूषणमुक्त, ते थेट लोड सेंटरवर स्थापित केले जाऊ शकते.

3. देखभाल-मुक्त, स्थापित करणे सोपे आणि एकूणच ऑपरेटिंग खर्च.

Hy. आर्द्रता प्रतिरोधक 100% आर्द्रतेवर सामान्य ऑपरेशन करण्यास अनुमती देते आणि प्री-ड्रायिंगशिवाय आउटेजनंतर पुन्हा कार्यान्वित केले जाऊ शकते.

Low. कमी तोटा, कमी आंशिक स्त्राव, कमी आवाज आणि तीव्र उष्णता अपव्यय सर्व हमी आहे. सर्वसमावेशक तापमान संरक्षण नियंत्रण प्रणालीसह सुसज्ज, हे सुरक्षित ट्रान्सफॉर्मर ऑपरेशनसाठी विश्वसनीय आश्वासन प्रदान करते. उच्च विश्वसनीयता. आधीपासून कार्यरत असलेल्या उत्पादनांच्या ऑपरेशनल अभ्यासाच्या आधारे, उत्पादनाचे विश्वसनीयता निर्देशक आंतरराष्ट्रीय व्यावसायिक मानकांपर्यंत पोहोचले आहेत.

● फॉइल कॉइल

लो-व्होल्टेज विंडिंगमध्ये तांबे फॉइलचा एक तुकडा वापरला जातो, वर्ग एफ टर्न इन्सुलेशनसह, समर्पित लो-व्होल्टेज फॉइल विंडिंग मशीनवर जखमेच्या. फॉइल कॉइल्स उच्च शॉर्ट-सर्किट ताणतणाव, एम्पेअर-टर्न असंतुलन, खराब उष्णता अपव्यय, वळण हेलिक्स कोनातील त्रुटी आणि कमी-व्होल्टेज, उच्च-करंट वायर-जखमेच्या उत्पादनांशी संबंधित अस्थिर मॅन्युअल वेल्डिंग गुणवत्ता या प्रमुख मुद्द्यांवर प्रभावीपणे लक्ष देतात. आमची कंपनी आर्द्रता- आणि डाग-प्रतिरोधक फिनिश तयार करण्यासाठी राळ पॉटिंग आणि बरा करण्याचा वापर करते.

● तापमान नियंत्रण डिव्हाइस

ट्रान्सफॉर्मर बीडब्ल्यूडीके मालिका सिग्नल थर्मामीटरचा वापर करते. तापमान सेन्सर लो-व्होल्टेज कॉइलच्या वरच्या अर्ध्या भागामध्ये एम्बेड केलेले आहे, जे तीन टप्प्यांपैकी प्रत्येकाच्या ऑपरेटिंग आर्द्रता पातळीला स्वयंचलितपणे शोधून काढते आणि प्रदर्शित करते. यात अति-तापमान अलार्म आणि ट्रिपिंग फंक्शन्स देखील आहेत.

● व्होल्टेज रूपांतरण

कनेक्टर अनुक्रमे 10 केव्ही आणि 20 केव्ही सिस्टमची आवश्यकता पूर्ण करून, 10 केव्ही आणि 20 केव्ही दरम्यान व्होल्टेज रूपांतरणास अनुमती देते.

या ट्रान्सफॉर्मरची कोणाला गरज आहे?

उर्जा प्रणालींमध्ये विशेषत: उच्च-जोखमीच्या किंवा लोकसंख्या असलेल्या भागात सुरक्षा वाटाघाटी होऊ शकत नाही. एससी (बी) 13-20-10 केव्ही ट्रान्सफॉर्मर या संदर्भात उत्कृष्टतेसाठी तयार केले गेले आहे, ज्यात अग्निशामक धोके, आर्द्रता आणि ऑपरेशनल स्थिरता यावर लक्ष दिले गेले आहे. अग्निरोधक, प्रदूषण-मुक्त ऑपरेशन इपॉक्सी राळ, ट्रान्सफॉर्मरची इन्सुलेशन मटेरियल, मूळतः ज्योत-रेटर्डंट आहे. उच्च तापमानाच्या संपर्कात असताना ते विषारी वायू सोडत नाही आणि आग न पकडता अल्प-मुदतीच्या ओव्हरहाटिंगचा सामना करू शकते. हे अग्नि-संवेदनशील स्थानांसाठी ट्रान्सफॉर्मरला आदर्श बनवते:

● भूमिगत जागा: सबवे, खाणी आणि बोगदे.

● सार्वजनिक इमारती: शाळा, रुग्णालये आणि व्यावसायिक केंद्रे.

● गंभीर सुविधा: उर्जा प्रकल्प, तेलाची फील्ड आणि उच्च-इमारती.

विपरीततेल-विसर्जित ट्रान्सफॉर्मर्स, माती किंवा पाण्याचे दूषित होण्याचा कोणताही धोका नाही - आधुनिक पर्यावरणीय मानकांसह संरेखित.

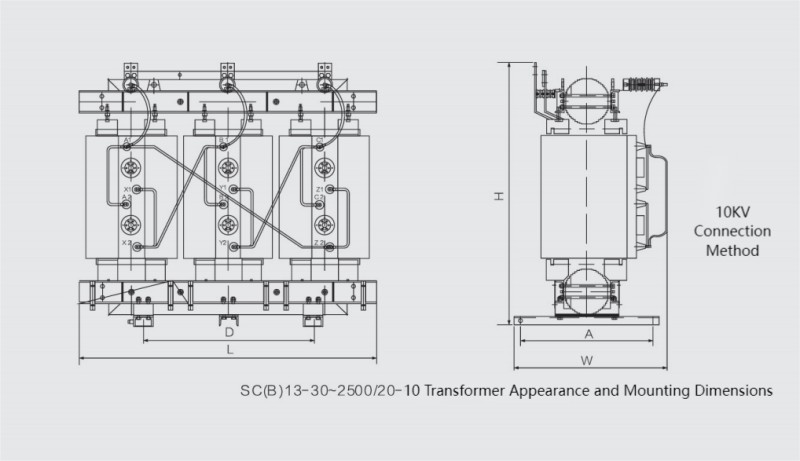

तांत्रिक वैशिष्ट्ये: कामगिरीमागील संख्या

ट्रान्सफॉर्मरची अष्टपैलुत्व समजून घेण्यासाठी, त्याच्या मुख्य तांत्रिक मापदंडांकडे पाहूया:
