बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनमुख्यतः त्यांच्या रचना, डिझाइन आणि अनुप्रयोग परिदृश्यांनुसार खालील प्रकारांमध्ये विभागले गेले आहेत.
उच्च आणि कमी व्होल्टेज पूर्ण संच आणि ट्रान्सफॉर्मर्स मेटल बॉक्समध्ये स्थापित केले जातात आणि सुलभ देखभाल आणि ऑपरेशनसाठी ऑपरेशन कॉरिडॉर बॉक्समध्ये सोडले जाते. तथापि, हे आकारात तुलनेने मोठे आहे आणि सध्या क्वचितच वापरले जाते.
विद्यमान उपकरणांचे संपूर्ण संच वापरण्याऐवजी उच्च आणि कमी व्होल्टेज नियंत्रण आणि संरक्षण विद्युत उपकरणे थेट कॉम्पॅक्ट तयार करण्यासाठी बॉक्समध्ये थेट एकत्रित केली जातात. डिझाइनमध्ये देखभाल-मुक्त मानले जाते, ऑपरेशन कॉरिडॉर आवश्यक नाही आणि बॉक्स लहान आहे. तथापि, लहान आकार हे निवासी क्षेत्र, शहरी सार्वजनिक ट्रान्सफॉर्मर्स इ. सारख्या विविध अनुप्रयोग परिस्थितींसाठी योग्य बनवते.
उच्च-व्होल्टेज नियंत्रण आणि संरक्षण उपकरणे सरलीकृत केली जातात आणि उच्च आणि निम्न व्होल्टेज वितरण उपकरणे आणि ट्रान्सफॉर्मर बॉडी कॉम्पॅक्ट संपूर्ण तयार करण्यासाठी ट्रान्सफॉर्मर ऑइल टँकमध्ये एकत्रित केले जातात. तथापि, समाकलित बॉक्स-प्रकारातील सबस्टेशन आकारात लहान आहे, समान क्षमतेच्या तेल-विसर्जित ट्रान्सफॉर्मरच्या जवळ आणि फक्त एक तृतीयांश युरोपियन बॉक्स-प्रकार ट्रान्सफॉर्मर आहे.
ही रचना युरोपियन बॉक्स ट्रान्सफॉर्मर प्रमाणेच आहे, परंतु ती "भूमिगत" आवश्यकतेसाठी अनुकूलित आहे आणि दोन प्रकारांमध्ये विभागली गेली आहे: अर्ध-दफन आणि पूर्णपणे दफन. तथापि, हे एक लहान क्षेत्र व्यापलेले आहे आणि शहरी भूमीच्या कमतरतेसाठी योग्य असलेल्या भूमी क्षेत्राचा ताबा घेत नाही.

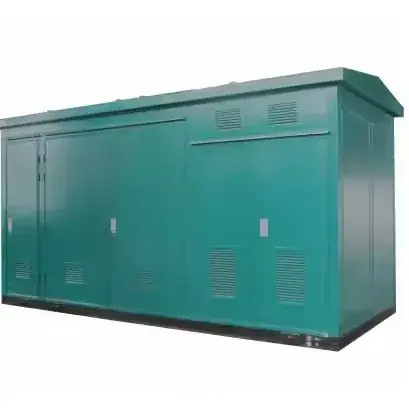

हे कंटेनरसारखेच दिसते आणि त्यात प्रीफेब्रिकेटेड बॉक्स, दुय्यम उर्जा परिवर्तन उपकरणे, केबिन सहाय्यक सुविधा इत्यादी असतात. ते फॅक्टरीमध्ये तयार केले जाते आणि एकत्र केले जाते आणि नंतर स्थापनेसाठी साइटवर नेले जाते. हे मोठ्या आणि गुंतागुंतीच्या प्रकल्पांसाठी योग्य आहे आणि त्यात उच्च स्तरीय बुद्धिमत्ता आणि मानकीकरण आहे.
हे मूलत: "पिन-आकाराचे" लेआउट असलेले एक युरोपियन बॉक्स ट्रान्सफॉर्मर आहे, जे आकारात लहान आहे आणि शहरी मुख्य रस्ते आणि व्यस्त रस्त्यांसारख्या ठिकाणांसाठी योग्य आहे. हे एक लहान क्षेत्र व्यापते (सामान्यत: 3 चौरस मीटरपेक्षा कमी), उत्कृष्ट कामगिरी आहे आणि ऑपरेट करणे आणि देखभाल करणे सोपे आहे.
तेथे बॉक्स सबस्टेशनचे विविध प्रकार आहेत, प्रत्येकाची स्वतःची अद्वितीय रचना आणि लागू परिस्थिती आहे. दोन सर्वात सामान्य प्रकार म्हणजे युरोपियन-शैलीतील बॉक्स ट्रान्सफॉर्मर्स आणि अमेरिकन-शैलीतील बॉक्स ट्रान्सफॉर्मर्स, जे अनुक्रमे कॉम्पॅक्टनेस आणि लहान आकाराने दर्शविले जातात; अंडरग्राउंड बॉक्स ट्रान्सफॉर्मर्स आणि मिनीटराइज्ड बॉक्स ट्रान्सफॉर्मर्स शहरी भूमीच्या कमतरतेच्या समस्येचे निराकरण करतात; प्रीफेब्रिकेटेड केबिन-प्रकार बॉक्स ट्रान्सफॉर्मर्स मोठ्या आणि जटिल प्रकल्पांसाठी योग्य आहेत.
