लेखाचा सारांश: Oबुडवलेले ट्रान्सफॉर्मरआजच्या इलेक्ट्रिकल सिस्टीममधील महत्त्वपूर्ण घटक आहेत - ग्रिड, औद्योगिक सुविधा आणि पायाभूत सुविधा प्रकल्पांवर विश्वासार्हपणे वीज हस्तांतरित करण्यासाठी वापरले जातात. या खोलात जाण्यासाठी, आम्ही त्यांची रचना, वैशिष्ट्ये, कार्यप्रदर्शन फायदे, सामान्य अनुप्रयोग, तंत्रज्ञान तुलना, स्थापना विचार आणि व्यावहारिक FAQ एक्सप्लोर करतो.
📌 सामग्री सारणी
- ऑइल इमर्स्ड ट्रान्सफॉर्मर म्हणजे काय?
- तेल बुडवलेले ट्रान्सफॉर्मर कसे कार्य करतात
- मुख्य फायदे आणि वैशिष्ट्ये
- ठराविक अनुप्रयोग
- तेल बुडवलेले वि ड्राय टाइप ट्रान्सफॉर्मर्स
- डिझाइन आणि तांत्रिक तपशील
- स्थापना आणि देखभाल टिपा
- वारंवार विचारले जाणारे प्रश्न

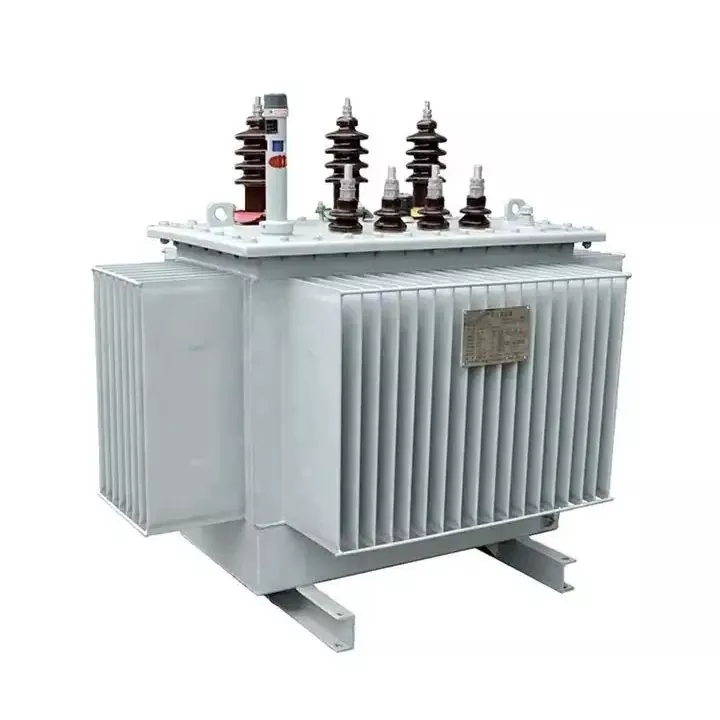

ऑइल इमर्स्ड ट्रान्सफॉर्मर म्हणजे काय?
अतेल बुडवलेला ट्रान्सफॉर्मरहा एक इलेक्ट्रिकल ट्रान्सफॉर्मर आहे जो उच्च-गुणवत्तेचे इन्सुलेटिंग तेल वापरतो आणि त्याचा कोर आणि विंडिंग दोन्ही थंड आणि इन्सुलेट करतो. हे डिझाइन उष्णता नष्ट करताना आणि विद्युत संरक्षण प्रदान करताना पॉवर ट्रान्समिशन आणि वितरण नेटवर्कमधील व्होल्टेज कार्यक्षमतेने स्टेप डाउन किंवा स्टेप डाउन करण्यास अनुमती देते.
आघाडीच्या उत्पादकांना आवडतेलुगावआंतरराष्ट्रीय मानके आणि प्रकल्प आवश्यकता पूर्ण करण्यासाठी या ट्रान्सफॉर्मर्सचे डिझाइन आणि उत्पादन करण्यात माहिर, सतत लोड स्थितीतही सातत्यपूर्ण कामगिरी सुनिश्चित करणे.
तेल बुडवलेले ट्रान्सफॉर्मर कसे कार्य करतात
कोरड्या प्रकारच्या ट्रान्सफॉर्मरच्या विपरीत, तेल बुडवलेल्या ट्रान्सफॉर्मरमध्ये एक सीलबंद टाकी असते जी इन्सुलेट तेलाने भरलेली असते जी कोर आणि वळण असेंबलीभोवती असते. तेल दोन मुख्य भूमिका बजावते:
- थंड करणे:नैसर्गिक संवहन आणि बाह्य रेडिएटर्सद्वारे उष्णता शोषून घेणे आणि पसरवणे.
- इन्सुलेशन:इलेक्ट्रिकल ब्रेकडाउन टाळण्यासाठी उत्कृष्ट डायलेक्ट्रिक सामर्थ्य प्रदान करणे.
जेव्हा ट्रान्सफॉर्मरच्या विंडिंगमधून विद्युत प्रवाह वाहतो तेव्हा उष्णता निर्माण होते. तेल ही उष्णता शोषून घेते आणि संवहनाद्वारे पृष्ठभागावर हलवते, जिथे ते वातावरणात विसर्जित होते. हे कार्यक्षम कूलिंग तेल बुडवलेल्या ट्रान्सफॉर्मरला जास्त गरम न होता उच्च भाराखाली काम करण्यास अनुमती देते.
मुख्य फायदे आणि वैशिष्ट्ये
| वैशिष्ट्य | वर्णन |
|---|---|
| कार्यक्षम शीतकरण | तेल माध्यम उष्णता शोषून घेते आणि स्थिर तापमान नियंत्रणास प्रोत्साहन देते. |
| वर्धित इन्सुलेशन | तेल अंतर्गत चापटी टाळण्यासाठी उच्च डायलेक्ट्रिक शक्ती प्रदान करते. |
| दीर्घ सेवा जीवन | मजबूत डिझाइन पोशाख कमी करते आणि ऑपरेशनल आयुर्मान वाढवते. |
| लोड अंतर्गत विश्वसनीय | कमीत कमी कामगिरी हानीसह अल्पकालीन ओव्हरलोड हाताळते. |
| कठोर वातावरणास अनुकूल | उच्च-तापमान, धूळ आणि दमट भागात स्थिर ऑपरेशन. |
तेल हे शीतलक आणि इन्सुलेशन दोन्ही माध्यम म्हणून काम करत असल्यामुळे, हे ट्रान्सफॉर्मर दशकांपासून ऑपरेशनल अखंडता राखून उत्कृष्ट थर्मल व्यवस्थापन देतात.
ठराविक अनुप्रयोग
तेल बुडवलेले ट्रान्सफॉर्मर अनेक क्षेत्रांमध्ये वापरले जातात, यासह:
- शहरी आणि ग्रामीण पॉवर ग्रीड अपग्रेड
- ट्रान्समिशन आणि वितरण नेटवर्कसाठी सबस्टेशन
- धातू, खाणकाम, आणि रासायनिक उद्योग वनस्पती
- पायाभूत सुविधा आणि औद्योगिक उद्याने
- व्यावसायिक आणि निवासी वीज पुरवठा प्रणाली
उदाहरणार्थ,लुगावतेल बुडवलेले ट्रान्सफॉर्मर जगभरातील सबस्टेशन्स आणि शहरी वीज पुरवठा नेटवर्कमध्ये यशस्वीरित्या तैनात केले गेले आहेत.
तेल बुडवलेले वि ड्राय टाइप ट्रान्सफॉर्मर्स
तेल बुडवलेले ट्रान्सफॉर्मर एअर कूल्ड पर्यायांशी कसे तुलना करतात हे समजून घेणे महत्त्वाचे आहे:
| पैलू | तेल बुडविले | कोरडा प्रकार |
|---|---|---|
| शीतकरण कार्यक्षमता | उत्कृष्ट | मध्यम |
| आयुर्मान | 25-30+ वर्षे | 15-20 वर्षे |
| ओव्हरलोड हाताळणी | उच्च | मर्यादित |
| देखभाल | नियमित तेल तपासणी आवश्यक आहे | कमी देखभाल |
| सुरक्षितता | अग्निसुरक्षा आवश्यक आहे | ज्वलनशील |
तेल बुडवलेले ट्रान्सफॉर्मर अनेकदा उच्च कार्यक्षमता आणि दीर्घ आयुष्य देतात, परंतु त्यांच्या तेल माध्यमासाठी काळजीपूर्वक हाताळणी आणि पर्यावरणीय सुरक्षा विचारांची आवश्यकता असते.
डिझाइन आणि तांत्रिक तपशील
तेल बुडवलेल्या ट्रान्सफॉर्मरसाठी येथे काही विशिष्ट तांत्रिक मापदंड आहेत:
- रेटेड क्षमता: 50kVA–50,000kVA
- रेटेड व्होल्टेज: 6kV / 10kV / 20kV / 35kV / 110kV
- कूलिंग प्रकार: ONAN / ONAF
- वारंवारता: 50Hz / 60Hz
- मानके: IEC, GB, CE, CCC
ही वैशिष्ट्ये उद्योगातील सामान्य पद्धती प्रतिबिंबित करतात आणि बाजारात उपलब्ध असलेल्या कॉन्फिगरेशनची श्रेणी हायलाइट करतात.
स्थापना आणि देखभाल टिपा
- योग्य अग्निसुरक्षा पायाभूत सुविधा सुनिश्चित करा जेथे तेल बुडवलेले ट्रान्सफॉर्मर स्थापित केले आहेत, ज्यामध्ये कंटेनमेंट पिट आणि फायरवॉल समाविष्ट आहेत.
- नियमित तेलाच्या गुणवत्तेची तपासणी करा (उदा. डायलेक्ट्रिक ताकद, ओलावा सामग्री).
- तेलाचा ऱ्हास आणि उष्णता नष्ट होण्याच्या कामगिरीवर लक्ष ठेवण्यासाठी प्रतिबंधात्मक देखभाल करा.
- स्थापनेदरम्यान आंतरराष्ट्रीय मानके आणि स्थानिक नियामक आवश्यकतांचे पालन करा.
आयुष्य वाढवण्यासाठी आणि सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी योग्य स्थापना आणि देखभाल आवश्यक आहे.
वारंवार विचारले जाणारे प्रश्न
तेल बुडवलेले ट्रान्सफॉर्मर कशामुळे अधिक कार्यक्षम होते?
कूलिंग ऑइल थर्मल स्ट्रेस आणि पॉवर लॉस कमी करण्यास मदत करते, ज्यामुळे ट्रान्सफॉर्मर जास्त लोडवर कार्यक्षमतेने चालण्यास सक्षम होते.
तेल बुडवलेले ट्रान्सफॉर्मर सुरक्षित आहेत का?
होय — परंतु त्यांचे तेल माध्यम ज्वलनशील आहे, म्हणून प्रतिष्ठापनांमध्ये अग्निसुरक्षा उपाय आणि योग्य नियंत्रण नियोजन समाविष्ट करणे आवश्यक आहे.
तेल बुडवलेले ट्रान्सफॉर्मर किती काळ टिकतात?
योग्य देखरेखीसह, हे ट्रान्सफॉर्मर लोड आणि पर्यावरणीय परिस्थितीनुसार 25 वर्षे किंवा त्याहून अधिक काळ टिकू शकतात.
तेल बुडवलेले ट्रान्सफॉर्मर घराबाहेर वापरले जाऊ शकतात का?
होय, ते सहसा बाहेरील सबस्टेशनमध्ये स्थापित केले जातात, जर ते संरक्षक आच्छादनांमध्ये ठेवलेले असतील आणि तेलाच्या स्थितीसाठी त्यांचे निरीक्षण केले जाईल.
निष्कर्ष: तेल बुडवलेले ट्रान्सफॉर्मर हे आधुनिक इलेक्ट्रिकल नेटवर्कचे शक्तिशाली, कार्यक्षम आणि विश्वासार्ह वर्कहॉर्स आहेत. थर्मल व्यवस्थापनापासून ते दीर्घकालीन स्थिरतेपर्यंत, त्यांची रचना त्यांना जगभरातील विद्युत पायाभूत सुविधांच्या विशाल श्रेणीला समर्थन देण्यास सक्षम करते.
जर तुम्ही पॉवर इन्फ्रास्ट्रक्चर अपग्रेड किंवा तैनात करण्याचा विचार करत असाल आणि लुगाओ येथील आमच्या मजबूत ट्रान्सफॉर्मर सोल्यूशन्सबद्दल अधिक जाणून घेऊ इच्छित असाल,आमच्याशी संपर्क साधाआमची उत्पादने तुमची प्रकल्प उद्दिष्टे कशी पूर्ण करू शकतात यावर चर्चा करण्यासाठी आज!
