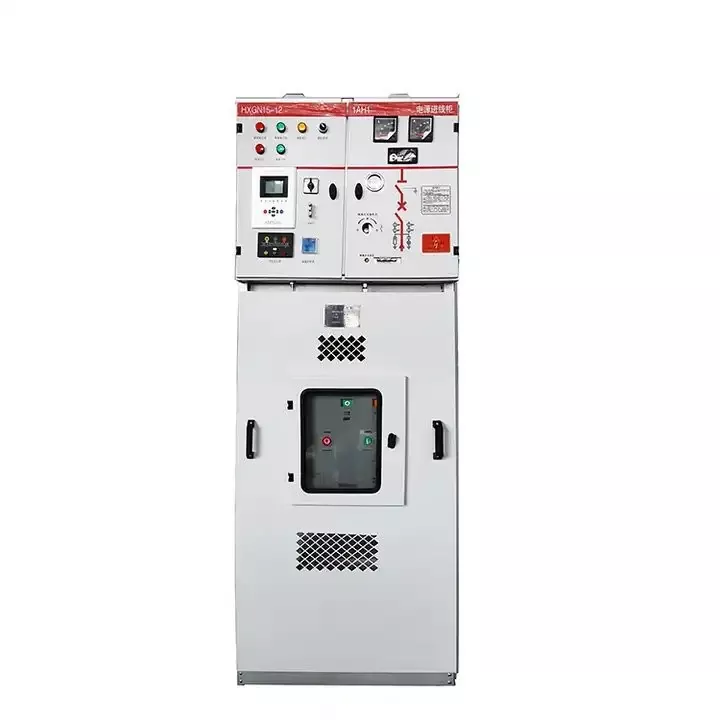

12KV Sf6 उच्च व्होल्टेज रिंग मुख्य युनिट स्विचगियर

चीनमधील निर्माता आणि पुरवठादार म्हणून, आम्ही सानुकूलित 12KV Sf6 हाय व्होल्टेज रिंग मेन युनिट स्विचगियर उच्च गुणवत्तेमध्ये देऊ करतो परंतु घाऊक विक्रेत्यांसाठी स्वस्त दरात. दउच्च व्होल्टेज RMUअत्यंत उच्च संरक्षण रेटिंगसह मेटल-बंद कॅबिनेट वैशिष्ट्यीकृत करते, बाह्य ओलावा कॅबिनेटमध्ये प्रवेश करण्यापासून प्रभावीपणे प्रतिबंधित करते आणि त्याद्वारे घटकांचे सेवा आयुष्य वाढवते. एकंदर रचना निश्चित केली आहे, ज्यामुळे ऑपरेटर्सना वापरणे सोयीचे होते आणि वारंवार देखभाल करण्याची आवश्यकता देखील कमी होते. बसबार कंपार्टमेंट आणि मुख्य बसबारसाठी सीलबंद कंपार्टमेंट, रिले स्थापित करण्यासाठी इन्स्ट्रुमेंट कंपार्टमेंट आणि शेवटी इनकमिंग आणि आउटगोइंग केबल्स जोडण्यासाठी जबाबदार असलेल्या केबल कंपार्टमेंटसह कॅबिनेट अनेक विभागांनी बनलेले आहे. सीलबंद कंपार्टमेंट कनेक्शन आणि अलगाव यासारख्या ऑपरेशन्ससाठी स्विचसह सुसज्ज आहे, ज्यामुळे ते ऑपरेटरसाठी वापरकर्ता अनुकूल बनते.

12KV Sf6 हाय व्होल्टेज रिंग मेन युनिट स्विचगियर इन्सुलेशनसाठी सल्फर हेक्साफ्लोराइड वापरते, ज्यामध्ये तुलनेने साधी रचना आणि उच्च किमतीची प्रभावीता आहे. कॅबिनेटमधील घटक वास्तविक गरजांनुसार निवडले जाऊ शकतात आणि कॅबिनेट एकत्र करून मल्टी सर्किट रिंग नेटवर्क सिस्टम तयार करू शकतात. एकूण व्हॉल्यूम तुलनेने कॉम्पॅक्ट आहे, ज्यामुळे ते औद्योगिक उद्याने, व्यावसायिक कॉम्प्लेक्स आणि इतर क्षेत्रांसाठी योग्य आहे.

पॅरामीटर

ऑपरेटिंग वातावरण

1. सामान्य ऑपरेटिंग तापमान श्रेणी -40°C ते +55°C आहे. तापमान या श्रेणीपेक्षा जास्त असल्यास, LUGAO शी सानुकूलनाची चर्चा करणे आवश्यक आहे.

2. सामान्य सापेक्ष आर्द्रता 95% पेक्षा कमी असावी.

3. मानक ऑपरेटिंग उंची 4,000 मीटरपेक्षा कमी आहे.

4. स्थापनेदरम्यान, कॅबिनेट झुकलेले नसावे; ते सरळ ठेवले पाहिजे आणि पाया समतल केला पाहिजे.

5. स्विचगियर जास्त काळ पाण्यात बुडवून ठेवू नये.

6. रासायनिक वायू गंज किंवा स्फोटक धोके असलेल्या भागांपासून दूर ठेवा.

वैशिष्ट्ये

युनिटचे संलग्नक, प्रवेश दरवाजे आणि वरच्या चेंबरमध्ये अचूक स्प्रे कोटिंग आहे, ज्यामुळे पर्यावरणीय गंज आणि यांत्रिक पोशाखांपासून संरक्षण करणारे टिकाऊ, एकसमान संरक्षणात्मक फिनिश सुनिश्चित होते. सर्व कॅबिनेटमध्ये कॅबिनेटच्या स्ट्रक्चरल फ्रेमवर्कच्या जवळ सुरक्षित ग्राउंडिंग सक्षम करण्यासाठी डिझाइन केलेले प्राथमिक ग्राउंडिंग बसबार समाविष्ट केले आहे. धातूचे घटक—ग्राउंडिंग स्विचेस आणि इंटरलॉकिंग मेकॅनिझमसह—ग्राउंडिंग बसबारशी बारकाईने जोडलेले असतात, तर विद्युत सातत्य आणि फॉल्ट करंट डिसिपेशन सुनिश्चित करण्यासाठी कॉपर वेणी जोडणी स्क्रू-फास्टन्ड जोड्यांवर वापरली जातात.

अंतर्गत अतिदाब आणि चाप-संबंधित जोखीम कमी करण्यासाठी, एक प्रेशर रिलीफ पॅनेल कॅबिनेटच्या मागील संरचनेत रणनीतिकदृष्ट्या एकत्रित केले आहे, दुर्मिळ दोषांच्या परिस्थितीत गॅस डिस्चार्जचे सुरक्षितपणे नियमन करण्यासाठी डिझाइन केलेले आहे. बसबारचा वरचा डब्बा छेडछाड-प्रतिरोधक स्क्रूने सुरक्षित केला जातो, ज्यामुळे बसबारच्या कनेक्शनला प्रतिष्ठापन किंवा देखभाल करताना सहज बाह्य प्रवेश मिळतो. अप्पर ऑक्झिलरी डिव्हायसेस चेंबर बहुमुखी कॉन्फिगरेशन पर्याय, टर्मिनल ब्लॉक्स, कंट्रोल मॉड्यूल्स आणि इतर घटक प्रदान करते. हे उप-कंपार्टमेंट उंच करून, डिझाइन रिले संरक्षण प्रणालीसाठी जागा अनुकूल करते, ऑपरेशनल कार्यक्षमता वाढवते.

विशेष म्हणजे, लोड ब्रेक स्विच आणि ग्राउंडिंग स्विचमध्ये मॉड्यूलर इंटरलॉकिंग यंत्रणा आहे, तर ग्राउंडिंग स्विच आणि ऍक्सेस डोअर सकारात्मक इंटरलॉक सिस्टम वापरतात. परिभाषित ऑपरेशनल क्रमाद्वारे—दार बंद करणे, ग्राउंडिंग स्विच संलग्न करणे आणि लोड ब्रेक स्विच सक्रिय करणे—स्वयंचलित इंटरलॉक कार्यक्षमता प्राप्त होते. हे अनुक्रमिक तर्क ऑपरेशनल त्रुटी कमी करते, थेट ऑपरेशन दरम्यान अनधिकृत प्रवेश प्रतिबंधित करते आणि कठोर औद्योगिक सुरक्षा मानकांचे पालन सुनिश्चित करून संपूर्ण सिस्टम सुरक्षा प्रोटोकॉलला बळकट करते.
