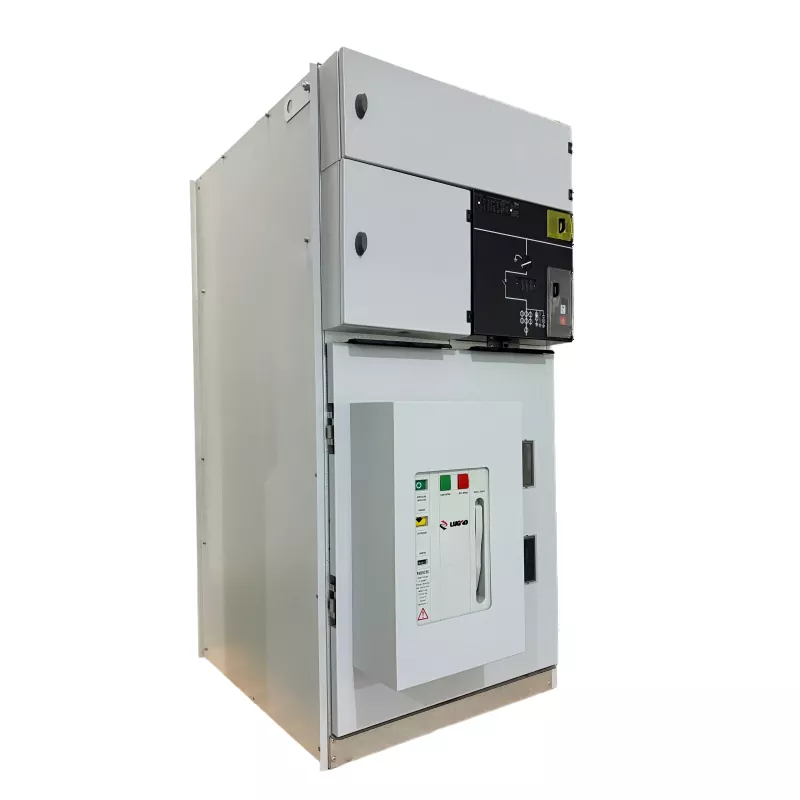

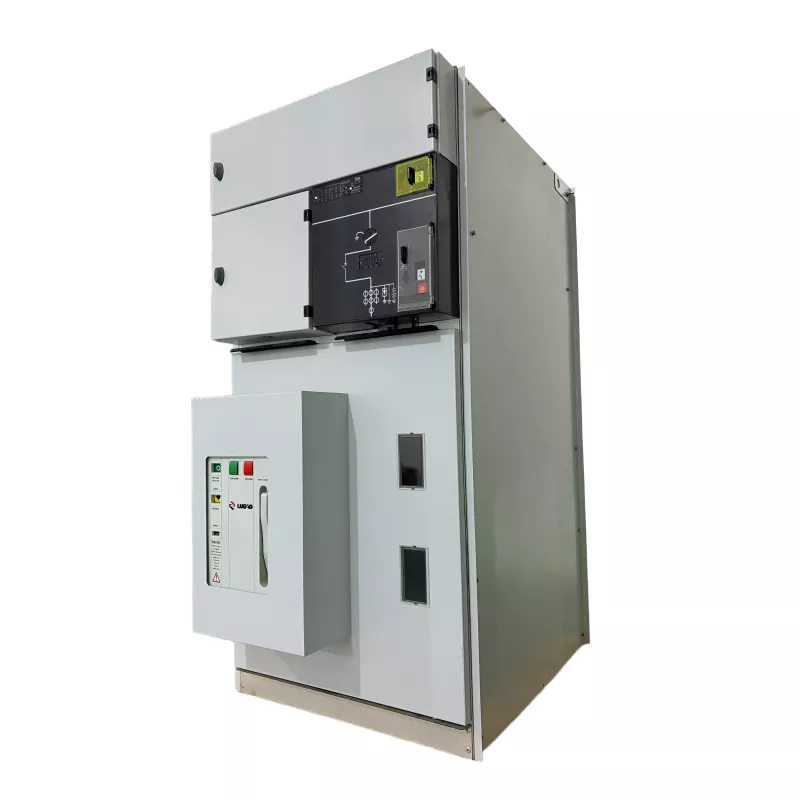

VCB सह इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेल

व्यावसायिक निर्माता म्हणून, आम्ही तुम्हाला VCB सह उच्च दर्जाचे इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेल प्रदान करू इच्छितो. हे आधुनिक इलेक्ट्रिकल नेटवर्कमध्ये विश्वसनीय पॉवर कंट्रोल, संरक्षण आणि स्विचिंगसाठी डिझाइन केलेले कॉम्पॅक्ट मध्यम-व्होल्टेज वितरण डिव्हाइस आहे. हे व्हॅक्यूम सर्किट ब्रेकर (VCB) तंत्रज्ञानाला गॅस-इन्सुलेटेड स्विचगियर स्ट्रक्चरसह एकत्रित करते, जे घरातील वातावरणात सुरक्षित आणि कार्यक्षम ऑपरेशन प्रदान करते.

हा प्रकाररिंग मेन युनिट (RMU)मध्यम-व्होल्टेज वीज वितरण प्रणालींमध्ये इलेक्ट्रिकल सर्किट्स कनेक्ट करण्यासाठी, संरक्षित करण्यासाठी आणि वेगळे करण्यासाठी मोठ्या प्रमाणावर वापरले जाते. सीलबंद गॅस इन्सुलेशन आणि व्हॅक्यूम व्यत्यय तंत्रज्ञानासह, VCB सह इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेल उत्कृष्ट चाप-विझवण्याची कार्यक्षमता, मजबूत इन्सुलेशन क्षमता आणि किमान देखभाल आवश्यकता देते.

मुख्य तांत्रिक मापदंड

नाही.	आयटम		युनिट	पॅरामीटर्स
1	रेट केलेले व्होल्टेज		kV	12	24	36	40.5
2	रेट केलेले वर्तमान		A	६३०/१२५०
3	रेट केलेली वारंवारता		Hz	50/60
4	1-मिनिट पॉवर फ्रिक्वेंसी व्होल्टेजचा सामना करते	एकूण मूल्य	kV	42	55	80	95
		ब्रेक पॉइंट		48	65	95	110
5	लाइटनिंग इंपल्स व्होल्टेजचा प्रतिकार करा	एकूण मूल्य	kV	75	125/150	170	95
		ब्रेक पॉइंट		85	150/160	185	215
6	रेट केलेले शॉर्ट-टाइम विसस्टँड करंट	मुख्य सर्किट	kA	२५/२से
		ग्राउंडिंग सर्किट		२५/२से
7	रेट केलेले पीक वर्तमानाचा प्रतिकार करते		kA	63			50
8	रेट केलेले हस्तांतरण वर्तमान		A	१३००~१७००
9	रेटेड लोड बंद ब्रेकिंग वर्तमान		A	630
10	रेट केलेले केबल चार्जिंग ब्रेकिंग करंट		A	50/10
11	अनलोड केलेले ट्रान्सफॉर्मर ब्रेकिंग करंट		A	20
12	केबल चार्जिंग ग्राउंड फॉल्ट ब्रेकिंग करंट		A	100			80
13	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट		kA	20
14	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट		kA	63			50
15	संरक्षण वर्ग			IP3X
16	लोड स्विच लाइफ		वेळ	5000
17	ग्राउंडिंग स्विच लाइफ		वेळ	5000

तांत्रिक तपशील

मुख्य इलेक्ट्रिकल पॅरामीटर्स

• रेटेड व्होल्टेज: 12kV / 24kV / 36kV
• रेटेड वारंवारता: 50Hz / 60Hz
• रेट केलेले वर्तमान: 630A - 1250A
• शॉर्ट सर्किट ब्रेकिंग करंट: 25kA पर्यंत
• पॉवर फ्रिक्वेंसी विसस्टँड व्होल्टेज: ≥ 42kV
• लाइटनिंग इम्पल्स विदस्टँड व्होल्टेज: ≥ 75kV

स्ट्रक्चरल वैशिष्ट्ये

• गॅस इन्सुलेटेड कॉम्पॅक्ट स्विचगियर डिझाइन
• इंटिग्रेटेड व्हॅक्यूम सर्किट ब्रेकर (VCB)
• उच्च विश्वासार्हतेसाठी पूर्णपणे सीलबंद टाकीची रचना
• लवचिक उर्जा वितरणासाठी मॉड्यूलर कॉन्फिगरेशन
• इनडोअर इंस्टॉलेशनसाठी योग्य

अर्ज

दVCB सह इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेलमध्यम-व्होल्टेज वितरण नेटवर्कमध्ये व्यापकपणे लागू केले जाते जेथे विश्वसनीय स्विचिंग आणि संरक्षण आवश्यक आहे.

• शहरी वीज वितरण नेटवर्क
• औद्योगिक वीज पुरवठा प्रणाली
• व्यावसायिक इमारती आणि निवासी समुदाय
• रेल्वे आणि वाहतूक पायाभूत सुविधा
• खाणकाम आणि धातू उद्योग
• वीज पारेषण आणि वितरण प्रकल्प
• अक्षय ऊर्जा ग्रिड कनेक्शन

प्रमुख वैशिष्ट्ये

• सीलबंद व्हॅक्यूम सर्किट ब्रेकर डिझाइन- दVCB सह इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेलस्टेनलेस-स्टील गॅस चेंबरमध्ये स्थापित सॉलिड-सील केलेले व्हॅक्यूम सर्किट ब्रेकर वापरते. हे डिझाइन मुख्य सर्किटमध्ये आर्किंग काढून टाकते आणि उच्च इन्सुलेशन विश्वासार्हतेसह दीर्घ विद्युत सेवा जीवन सुनिश्चित करते.
• पूर्णपणे सीलबंद आणि देखभाल-मुक्त संरचना- सर्व उच्च-व्होल्टेज घटक जसे की बसबार, डिस्कनेक्ट स्विचेस, VCBs आणि वर्तमान ट्रान्सफॉर्मर सीलबंद गॅस टाकीमध्ये बंद केले जातात, धूळ, आर्द्रता आणि बाह्य दूषिततेपासून त्यांचे संरक्षण करतात.
• कॉम्पॅक्ट स्ट्रक्चर- एकात्मिक डिझाइनमुळे इंस्टॉलेशनची जागा लक्षणीयरीत्या कमी होते, ज्यामुळे ते इनडोअर सबस्टेशन, प्रीफेब्रिकेटेड सबस्टेशन आणि मर्यादित इलेक्ट्रिकल रूम स्पेस असलेल्या प्रकल्पांसाठी आदर्श बनते.
• उच्च ऑपरेशनल सुरक्षा- गैरप्रकार टाळण्यासाठी आणि सुरक्षित प्रणालीचे कार्य सुनिश्चित करण्यासाठी पाच-प्रूफ मेकॅनिकल इंटरलॉक सिस्टम आणि दिशात्मक दबाव आराम चॅनेलसह सुसज्ज.
• स्मार्ट वितरण सुसंगतता- इलेक्ट्रिक ऑपरेशन आणि ऑटोमेशनसाठी राखीव इंटरफेस आधुनिक इंटेलिजेंट पॉवर वितरण नेटवर्कमध्ये सहज एकत्रीकरण करण्यास अनुमती देतात, जे Lugao च्या कठोर गुणवत्ता नियंत्रण आणि विश्वासार्ह उत्पादन मानकांद्वारे समर्थित आहेत.

लुगाओ का निवडा

• व्यावसायिक उत्पादक – लुगाओ पॉवरउच्च-व्होल्टेज आणि मध्यम-व्होल्टेज पॉवर ट्रांसमिशन आणि वितरण उपकरणांमध्ये माहिर आहे.

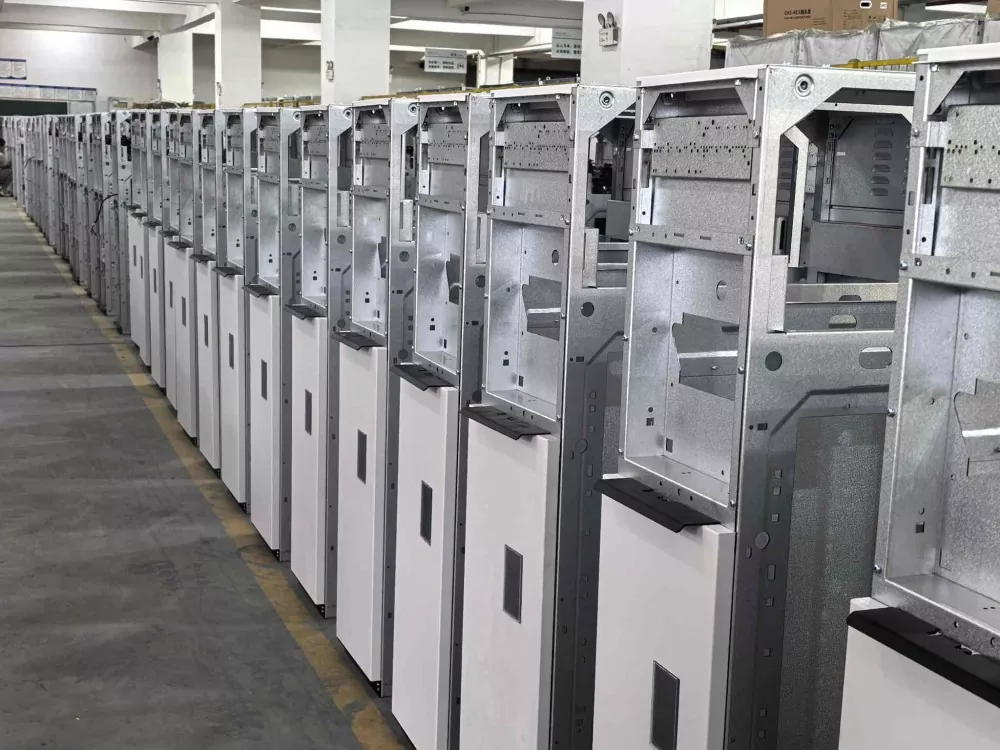

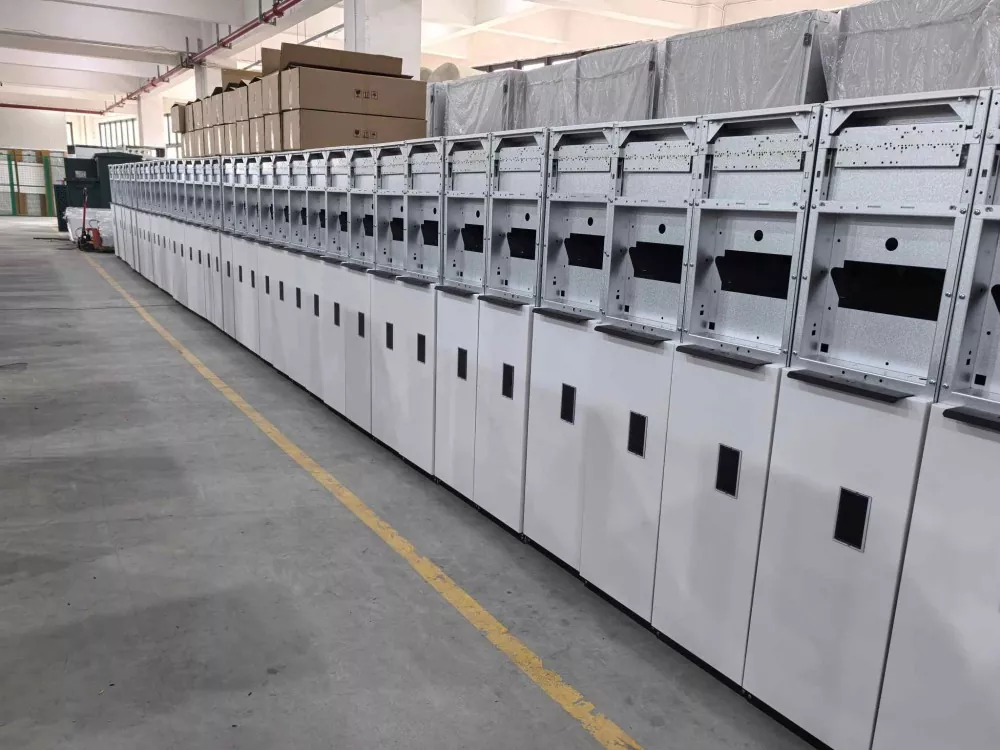

• प्रगत उत्पादन तंत्रज्ञान- अचूक उत्पादन प्रक्रिया आणि सर्वसमावेशक चाचणी प्रणाली उत्पादनाची विश्वासार्हता सुनिश्चित करतात.
• कठोर गुणवत्ता नियंत्रण- VCB सह इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेल आंतरराष्ट्रीय मानकांचे पालन करते, यासहISO9001, SGS, CCC आणि CE प्रमाणपत्रे.
• उद्योगाचा अनुभव- ड्राय टाईप ट्रान्सफॉर्मर्स, ऑइल-इमर्स्ड ट्रान्सफॉर्मर्स आणि पॉवर डिस्ट्रीब्युशन उपकरणांमध्ये अनेक वर्षांचे कौशल्य.
• जागतिक अनुप्रयोग- लुगाओ सोल्यूशन्सचा वापर जगभरातील पॉवर ग्रिड, उद्योग, वाहतूक आणि पायाभूत सुविधा प्रकल्पांमध्ये मोठ्या प्रमाणावर केला जातो.
• तांत्रिक सहाय्य- व्यावसायिक सेवा कार्यसंघ जागतिक ग्राहकांसाठी तांत्रिक मार्गदर्शन आणि दीर्घकालीन समर्थन प्रदान करते.

वारंवार विचारले जाणारे प्रश्न

1. VCB सह इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेलचे मुख्य कार्य काय आहे?

दVCB सह इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेलमध्यम-व्होल्टेज वीज वितरण प्रणालीसाठी डिझाइन केलेले आहे. हे विश्वसनीय स्विचिंग, संरक्षण आणि इलेक्ट्रिकल सर्किट्सचे अलगाव प्रदान करते, स्थिर वीज पुरवठा आणि शहरी ग्रिड, औद्योगिक सुविधा आणि सबस्टेशनमध्ये सुरक्षित ऑपरेशन सुनिश्चित करते.

2. RMU मध्ये व्हॅक्यूम सर्किट ब्रेकर (VCB) वापरण्याचे कोणते फायदे आहेत?

व्हॅक्यूम सर्किट ब्रेकर उत्कृष्ट चाप-विझवण्याची क्षमता, दीर्घ विद्युत आयुष्य आणि किमान देखभाल आवश्यकता प्रदान करतो. गॅस-इन्सुलेटेड RMU संरचनेत समाकलित केल्यावर, ते स्विचिंग विश्वासार्हता, ऑपरेशनल सुरक्षितता आणि एकूण उपकरणाची टिकाऊपणा सुधारते.

3. VCB सह लुगाओ इनडोअर गॅस इन्सुलेटेड रिंग मेन युनिट स्विचगियर पॅनेल कोठे स्थापित केले जाते?

कॉम्पॅक्ट सबस्टेशन्स, इंडस्ट्रियल प्लांट्स, व्यावसायिक इमारती, निवासी समुदाय, रेल्वे आणि नूतनीकरणक्षम ऊर्जा वितरण प्रणाली यांसारख्या घरातील वीज वितरण वातावरणात हे मोठ्या प्रमाणावर स्थापित केले जाते जेथे जागा कार्यक्षमता आणि उच्च विश्वासार्हता आवश्यक आहे.

4. गॅस इन्सुलेटेडसाठी लुगाओ का निवडावाRMU स्विचगियर?

लुगाओ प्रगत उत्पादन तंत्रज्ञान, कठोर गुणवत्ता नियंत्रण आणि ISO9001, SGS, CCC आणि CE यासह आंतरराष्ट्रीय प्रमाणपत्रांद्वारे समर्थित विश्वसनीय ऊर्जा वितरण उपकरणे प्रदान करते. ट्रान्सफॉर्मर्स आणि पॉवर उपकरणांमध्ये मजबूत कौशल्यासह, लुगाओ स्थिर कामगिरी, दीर्घ सेवा आयुष्य आणि जागतिक ऊर्जा पायाभूत सुविधा प्रकल्पांसाठी व्यावसायिक तांत्रिक समर्थन प्रदान करते.
