बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनचे सर्वसमावेशक विश्लेषण: तांत्रिक, व्यावसायिक आणि धोरणात्मक अंतर्दृष्टी

कार्यकारी सारांश

---

आर्थिक वाढीसाठी आणि सामाजिक प्रगतीसाठी विश्वासार्ह, जलद आणि सुरक्षित वीज वितरण ही पूर्वअट आहे. संपूर्ण शहरी पायाभूत सुविधा, औद्योगिक सुविधा, नवीकरणीय ऊर्जा प्रकल्प आणि आपत्कालीन ऊर्जा उपयोजन, अभियंते आणि प्रकल्प विकासक वितरण सोल्यूशन्सची मागणी वाढवत आहेत जे नागरी बांधकाम टाइमलाइन कमी करतात, एकूण प्रकल्प जोखीम कमी करतात आणि ऑपरेशनल सुरक्षिततेची उच्च पातळी राखतात.

बॉक्स-टाइप ट्रान्सफॉर्मर सबस्टेशन — ज्याला कॉम्पॅक्ट सबस्टेशन किंवा प्रीफॅब्रिकेटेड सबस्टेशन म्हणूनही ओळखले जाते — या मागणीला फॅक्टरी-असेंबल्ड, पूर्व-चाचणी युनिटसह उत्तर देते जे मध्यम-व्होल्टेज (MV) स्विचगियर, एक वितरण ट्रान्सफॉर्मर, आणि कमी-व्होल्टेज (LV) वितरण एकल वेदरप्रूफ उपकरणांमध्ये एकत्रित करते. पारंपारिक सबस्टेशन इमारतींची गरज दूर करून, बॉक्स सबस्टेशन तयार स्लॅबवर स्थापित केले जाऊ शकते, उर्जावान केले जाऊ शकते आणि पारंपारिक पद्धतींनुसार आवश्यक असलेल्या वेळेच्या काही भागामध्ये सेवेत ठेवले जाऊ शकते.

लुगाओ पॉवर कं, लि. ही युरोपियन प्रकार (IEC मानक) आणि अमेरिकन प्रकार (ANSI/IEEE मानक) उत्पादने दोन्ही ऑफर करत बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन्समधील चीन-आधारित एक प्रमुख विशेषज्ञ आहे. कंपनीचे फॅक्टरी-डायरेक्ट मॉडेल, बहु-मानक अनुपालन आणि मजबूत सानुकूल अभियांत्रिकी क्षमता यामुळे ती जगभरातील EPC कंत्राटदार, उपयुक्तता, औद्योगिक विकासक आणि अक्षय ऊर्जा प्रकल्प मालकांसाठी एक विश्वासार्ह OEM आणि घाऊक भागीदार बनते.

ही श्वेतपत्रिका बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन्सचे सर्वसमावेशक तांत्रिक आणि व्यावसायिक विश्लेषण प्रदान करते: उत्पादन वर्गीकरण, अभियांत्रिकी तत्त्वे, कार्यप्रदर्शन बेंचमार्क, अनुप्रयोग मार्गदर्शन, मानकांचे पालन आणि खरेदी निर्णय पद्धती. हे विद्युत अभियंते, प्रकल्प व्यवस्थापक, खरेदी व्यावसायिक आणि तांत्रिक निर्णय घेणाऱ्यांसाठी संदर्भ दस्तऐवज म्हणून अभिप्रेत आहे.

सामग्री सारणी

---

• 1. उद्योग संदर्भ आणि बाजार चालक
• 2. उत्पादन व्याख्या आणि वर्गीकरण
• 3. युरोपियन टाइप बॉक्स सबस्टेशन — तांत्रिक डीप-डिव्ह
• 4. अमेरिकन टाइप बॉक्स सबस्टेशन — तांत्रिक डीप-डिव्ह
• 5. तुलनात्मक विश्लेषण: युरोपियन विरुद्ध अमेरिकन प्रकार
• 6. संलग्न रचना, संरक्षण आणि पर्यावरणीय कामगिरी
• 7. मानके आणि नियामक अनुपालन
• 8. अर्ज परिस्थिती
• 9. खरेदी आणि निवड पद्धत
• 10. लुगाओ पॉवर — क्षमता आणि स्पर्धात्मक स्थिती
• 11. गुणवत्ता हमी आणि फॅक्टरी स्वीकृती चाचणी
• 12. निष्कर्ष आणि शिफारसी

1. उद्योग संदर्भ आणि बाजार चालक

---

1.1 विकसित होणारी ऊर्जा वितरण लँडस्केप

औद्योगिक विस्तार, शहरी लोकसंख्येची वाढ, इलेक्ट्रिक वाहनांचा अवलंब आणि वितरित अक्षय ऊर्जा स्त्रोतांचे एकत्रीकरण यामुळे 2035 पर्यंत जागतिक वीज वापर दरवर्षी 2.4-3.1% वाढण्याचा अंदाज आहे. पारंपारिक सबस्टेशन बांधकाम पद्धती — ज्यांना कायमस्वरूपी नागरी संरचना, विस्तारित परवानगी देणारी टाइमलाइन आणि मोठे इंस्टॉलेशन कर्मचारी आवश्यक आहेत — आधुनिक प्रकल्प वितरणाद्वारे मागणी केलेल्या गती आणि लवचिकतेशी वाढत्या विसंगत आहेत.

दरम्यान, युटिलिटीज आणि नियामक संस्थांकडून सुरक्षितता आणि विश्वासार्हतेच्या अपेक्षा वाढत आहेत. अपुऱ्या पर्यावरणीय संरक्षणामुळे उपकरणे निकामी होणे, उघड झालेल्या जिवंत पार्ट्समधून चाप फ्लॅशच्या घटना आणि लीगेसी उपकरणांमधून तेल दूषित होणे यासारख्या घटना अधिक एकात्मिक, फॅक्टरी-चाचणी आणि संलग्न वितरण आर्किटेक्चरकडे वळत आहेत.

1.2 बाजाराचा आकार आणि वाढ

2023 मध्ये जागतिक कॉम्पॅक्ट/बॉक्स-टाइप सबस्टेशन मार्केटचे मूल्य अंदाजे USD 13.5 बिलियन इतके होते आणि 2030 पर्यंत 7.2-8.5% च्या CAGRने वाढण्याची अपेक्षा आहे. मुख्य वाढीच्या वेक्टरमध्ये हे समाविष्ट आहे:

• अर्बन ग्रिड अपग्रेड प्रोग्रॅम्स: उत्तर अमेरिका, युरोप आणि पूर्व आशियामधील वृद्धत्व वितरण नेटवर्कला मर्यादित शहरी पाऊलखुणांमध्ये बसणाऱ्या उपकरणांसह आधुनिकीकरण आवश्यक आहे.
• नूतनीकरणक्षम ऊर्जा विस्तार: प्रत्येक सोलर फार्म आणि पवन प्रकल्पाला स्टेप-अप आणि ग्रिड-कनेक्शन सबस्टेशनची आवश्यकता असते, त्यापैकी बहुतेक खर्च आणि वेळापत्रक कार्यक्षमतेसाठी प्रीफेब्रिकेटेड बॉक्स युनिट्स म्हणून पुरवले जातात.
• इंडस्ट्रियल पार्क आणि स्पेशल इकॉनॉमिक झोन डेव्हलपमेंट: आग्नेय आशिया, मध्य पूर्व आणि आफ्रिकेतील नवीन औद्योगिक क्षेत्रांसाठी जलद-उपयोजन ऊर्जा पायाभूत सुविधा एक महत्त्वपूर्ण सक्षम आहे.
• आणीबाणी आणि तात्पुरती शक्ती: आपत्ती पुनर्प्राप्ती, बांधकाम साइट्स आणि घटनांसाठी पोर्टेबल, वेगाने उपयोजित वितरण पायाभूत सुविधा आवश्यक आहेत.
• स्मार्ट ग्रिड आधुनिकीकरण: डिजिटल मॉनिटरिंग, स्वयंचलित संरक्षण आणि रिमोट कंट्रोलचे एकत्रीकरण जागतिक स्तरावर कॉम्पॅक्ट सबस्टेशनसाठी तपशील आवश्यकता वाढवत आहे.

प्रदेश	2023 मूल्य	2030 चा अंदाज	CAGR	की ड्रायव्हर
आशिया-पॅसिफिक	USD 5.4 B	USD 9.8 B	८.९%	औद्योगिकीकरण, RE
युरोप	USD 3.1 B	USD 5.1 B	७.४%	ग्रिड आधुनिकीकरण
उत्तर अमेरिका	USD 2.6 B	USD 4.2 B	७.१%	एजिंग इन्फ्रा रिप्लेसमेंट
MEA आणि लॅटिन अमेरिका	USD 2.4 B	USD 4.5 B	९.४%	विद्युतीकरण कार्यक्रम

तक्ता 1 — क्षेत्रानुसार ग्लोबल बॉक्स-टाइप सबस्टेशन मार्केट, 2023-2030

2. उत्पादन व्याख्या आणि वर्गीकरण

---

2.1 बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन म्हणजे काय?

A बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन(याला कॉम्पॅक्ट सबस्टेशन, प्रीफॅब्रिकेटेड सबस्टेशन किंवा पॅकेज सबस्टेशन असेही संबोधले जाते) हे पूर्णपणे फॅक्टरी-असेम्बल केलेले, प्री-टेड पॉवर डिस्ट्रिब्युशन युनिट आहे जे एका वेदरप्रूफ एन्क्लोजरमध्ये तीन फंक्शनल घटकांना समाकलित करते:

• मध्यम-व्होल्टेज (MV) स्विचगियर:येणारा MV पुरवठा प्राप्त करतो, स्विचिंग, संरक्षण आणि अलगाव प्रदान करतो.
• वितरण ट्रान्सफॉर्मर:एंड-यूजर वितरणासाठी MV (सामान्यत: 6-35 kV) ते LV (सामान्यत: 0.4 kV) स्टेप डाउन.
• लो-व्होल्टेज (एलव्ही) वितरण मंडळ:मीटरिंग, संरक्षण आणि नियंत्रणासह आउटगोइंग फीडर्सना LV पॉवर वितरीत करते.

फॅक्टरी असेंब्ली हे सुनिश्चित करते की अंतर्गत केबलिंग, बसबार कनेक्शन, संरक्षणात्मक रिले सेटिंग्ज आणि आंतर-घटक इंटरफेस डिलिव्हरीपूर्वी पूर्ण, चाचणी आणि सत्यापित केले गेले आहेत. सिव्हिल फाउंडेशनची तयारी, MV/LV केबल टर्मिनेशन, ग्राउंडिंग आणि एनर्जीझेशनसाठी साइटवरील काम कमी केले जाते.

2.2 दोन मुख्य उत्पादन श्रेणी

विविध अभियांत्रिकी परंपरा आणि प्रादेशिक मानक प्राधान्ये प्रतिबिंबित करून बॉक्स-प्रकार सबस्टेशन्सचे विस्तृतपणे दोन डिझाइन कुटुंबांमध्ये वर्गीकरण केले जाते:

परिमाण	युरोपियन प्रकार	अमेरिकन प्रकार
मानक	IEC 62271, IEC 60076-11	ANSI/IEEE C57, C37 मालिका
एमव्ही स्विचिंग	व्हॅक्यूम CB किंवा SF₆ स्विचगियर	फ्यूज + लोड ब्रेक स्विच (LBS)
ट्रान्सफॉर्मर	कोरडे-प्रकार (प्राधान्य) किंवा तेल-विसर्जन	तेलात बुडवलेले (मानक)
लक्ष्य क्षेत्रे	युरोप, चीन, मध्य पूर्व, आशिया-पॅसिफिक, आफ्रिका	उत्तर अमेरिका, लॅटिन अमेरिका, आशिया आणि आफ्रिका खंड

तक्ता 2 — युरोपियन विरुद्ध अमेरिकन प्रकार: उच्च-स्तरीय वर्गीकरण

3. युरोपियन टाइप बॉक्स सबस्टेशन — तांत्रिक डीप-डिव्ह

---

3.1 आर्किटेक्चर आणि लेआउट

युरोपियन टाइप बॉक्स सबस्टेशन हॉट-डिप गॅल्वनाइज्ड किंवा स्टेनलेस स्टील एनक्लोजरमध्ये मॉड्यूलर तीन-कंपार्टमेंट लेआउट स्वीकारते. तीन कंपार्टमेंट - MV स्विचगियर, ट्रान्सफॉर्मर आणि LV डिस्ट्रिब्युशन - अंतर्गत विभाजन भिंतींद्वारे भौतिकरित्या विभक्त केले जातात, आर्क फॉल्ट कंटेनमेंट प्रदान करतात आणि समीप विभागांना डी-एनर्जी न करता देखरेखीसाठी स्वतंत्र प्रवेश सक्षम करतात.

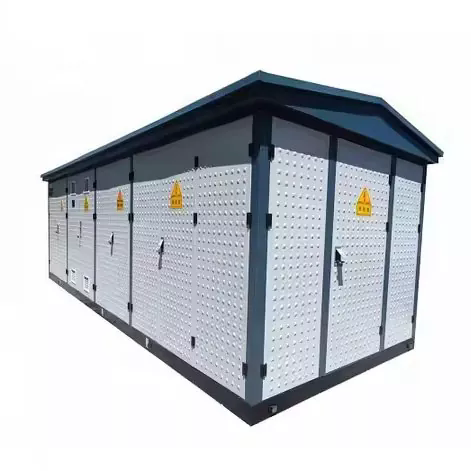

आकृती 1 — युरोपियन टाइप बॉक्स सबस्टेशन

3.2 MV स्विचगियर कंपार्टमेंट

MV कंपार्टमेंट एकतर रिंग मेन युनिट (RMU) किंवा पुरवठा टोपोलॉजी (रेडियल किंवा रिंग फीडर) वर अवलंबून वैयक्तिक MV पॅनल्स सामावून घेते. दोन प्राथमिक स्विचगियर तंत्रज्ञान वापरले जातात:

तंत्रज्ञान	वर्णन
व्हॅक्यूम सर्किट ब्रेकर (VCB)	व्हॅक्यूम इंटरप्टर बाटलीमध्ये फॉल्ट आणि लोड करंट्समध्ये व्यत्यय आणतो. उच्च सहनशक्ती (10,000+ ऑपरेटिंग सायकल), जलद फॉल्ट क्लीयरन्स (<50 ms) ऑफर करते आणि SF₆-मुक्त आहे — पर्यावरणीय नियमांनुसार अधिकाधिक प्राधान्य दिले जाते.
SF₆ गॅस-इन्सुलेटेड स्विचगियर (GIS)	चाप शमन आणि इन्सुलेशनसाठी सल्फर हेक्साफ्लोराइड वायू वापरतो. अत्यंत कॉम्पॅक्ट आणि अत्यंत विश्वासार्ह. टीप: SF₆ हा एक शक्तिशाली हरितगृह वायू (GWP ~23,500) आहे आणि त्याचा वापर EU आणि इतरत्र पर्यावरणीय नियमन कडक करण्याच्या अधीन आहे.
रिंग मेन युनिट (RMU)	फॅक्ट्री-सील केलेले, गॅस-इन्सुलेटेड (SF₆ किंवा व्हॅक्यूम) स्विचिंग डिव्हाइस जे कॉम्पॅक्ट मेटल-बंद युनिटमध्ये लोड-ब्रेक स्विचेस आणि संरक्षण फ्यूज एकत्र करते. रिंग-फीडर वितरण नेटवर्कसाठी आदर्श.

MV स्विचगियर सर्व आवश्यक संरक्षण कार्ये प्रदान करतो: ओव्हरकरंट (ANSI 51), अर्थ फॉल्ट (ANSI 51N/67N), आणि विभेदक संरक्षण जेथे निर्दिष्ट केले आहे. IEC 62271-200 अनुपालन कर्मचारी संरक्षणासाठी आर्क-फॉल्ट वर्गीकरण (IAC — अंतर्गत आर्क वर्गीकृत) सुनिश्चित करते.

3.3 ट्रान्सफॉर्मर बे

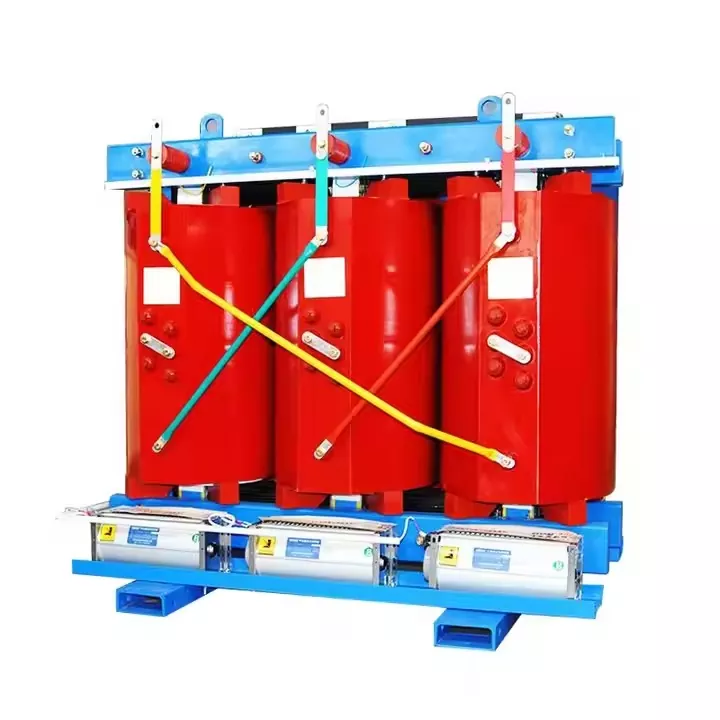

युरोपियन प्रकारच्या सबस्टेशनच्या ट्रान्सफॉर्मर खाडीमध्ये सामान्यतः कास्ट रेझिन ड्राय-टाइप ट्रान्सफॉर्मर (SCB मालिका) सामावून घेतले जाते, जरी तेल-विसर्जन युनिट्स देखील वापरली जातात. युरोपियन प्रकारातील सबस्टेशन्समधील ड्राय-टाइपचे प्राधान्य शहरी, व्यावसायिक आणि घरातील-नजीकच्या स्थापनेसाठी महत्त्वपूर्ण असलेल्या अग्निसुरक्षा फायद्यांशी संरेखित होते. मुख्य वैशिष्ट्ये:

• कास्ट रेझिन एन्कॅप्सुलेशन — तेल नाही, आगीचा धोका नाही, कंटेनमेंट पिट आवश्यक नाही.
• F1 फायर क्लास (IEC 60076-11) - स्वयं-विझवणारा, कमी ज्योत प्रसार.
• उच्च आर्द्रता आणि प्रदूषण प्रतिरोध - किनारपट्टी, उष्णकटिबंधीय आणि औद्योगिक वातावरणासाठी योग्य.
• स्थापना आवश्यकतांवर अवलंबून IP23 ते IP44 संलग्न संरक्षण.
• कूलिंग क्लास एएन (नैसर्गिक हवा) मानक; वर्धित ओव्हरलोड क्षमतेसाठी AF (फोर्स्ड एअर फॅन्स).

3.4 LV वितरण कंपार्टमेंट

LV कंपार्टमेंटमध्ये मोल्डेड केस सर्किट ब्रेकर्स (MCCBs) किंवा ओपन-टाइप एअर सर्किट ब्रेकर्स (ACBs) सह आउटगोइंग फीडर, एनर्जी मीटरिंग, पॉवर फॅक्टर करेक्शन कॅपेसिटर (पर्यायी), आणि रिमोट मॉनिटरिंग आणि SCADA एकत्रीकरणासाठी इंटरफेस असलेले मुख्य LV वितरण बोर्ड आहे. IEC 61439 प्रति योग्य शॉर्ट-सर्किट विसस्टेंड रेटिंगसह रेट केलेल्या करंटसाठी बसबार सिस्टमचा आकार आहे.

3.5 तांत्रिक तपशील — युरोपियन प्रकार

पॅरामीटर	तपशील श्रेणी
रेटेड क्षमता	100 kVA – 2,500 kVA (मानक); 6,300 kVA स्पेशल पर्यंत
एमव्ही व्होल्टेज वर्ग	6 केव्ही, 10 केव्ही, 20 केव्ही, 35 केव्ही
एलव्ही आउटपुट व्होल्टेज	0.4 kV (3P+N), सानुकूल उपलब्ध
एमव्ही स्विचिंग डिव्हाइस	व्हॅक्यूम CB / SF₆ RMU / लोड ब्रेक स्विच
ट्रान्सफॉर्मर प्रकार	ड्राय-प्रकार कास्ट राळ (प्राधान्य) किंवा तेल-विसर्जन
शॉर्ट-सर्किट रेटिंग	16 kA / 20 kA / 25 kA (1 s) — प्रति IEC 62271
संरक्षण वर्ग	IP33D मानक; IP44 / IP54 वर्धित संलग्नकांसह
सभोवतालचे तापमान	-25 °C ते +40 °C मानक; -40 °C आर्क्टिक आवृत्ती उपलब्ध
उंची	1,000 मीटर मानक पर्यंत; 4,000 मीटर पर्यंत डी-रेट केलेल्या आवृत्त्या
लागू मानके	IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467
स्मार्ट ग्रिड एकत्रीकरण	IEC 61850 कम्युनिकेशन इंटरफेस उपलब्ध; SCADA-तयार

तक्ता 3 — युरोपियन टाइप बॉक्स सबस्टेशन: सूचक तांत्रिक तपशील

4. अमेरिकन टाइप बॉक्स सबस्टेशन — तांत्रिक डीप-डिव्ह

---

4.1 आर्किटेक्चर आणि लेआउट

अमेरिकन प्रकार (ज्याला पॅड-माउंटेड किंवा लूप-फीड ट्रान्सफॉर्मर सबस्टेशन असेही म्हटले जाते) त्याच्या त्रिकोणी किंवा रेखीय अंतर्गत मांडणीद्वारे ओळखले जाते, ज्यामध्ये एमव्ही स्विचिंग कंपार्टमेंट आणि एलव्ही मीटरिंग/वितरण विभाग अनुक्रमे समोर आणि बाजूंनी प्रवेशयोग्य असतात आणि तेल-विसर्जन केलेले सेंट्रल ट्रान्सफॉर्मर. बाह्य आच्छादन हे विशेषत: हेवी-गेज पेंट केलेले स्टील कॅबिनेट आहे ज्यामध्ये छेडछाड-प्रतिरोधक, पॅडलॉक करण्यायोग्य दरवाजे आहेत, जे काँक्रिट पॅडवर जमिनीवर स्थापित करण्यासाठी डिझाइन केलेले आहेत.

आकृती 2 — अमेरिकन टाइप बॉक्स सबस्टेशन

4.2 MV स्विचिंग: फ्यूज + लोड ब्रेक स्विच कॉन्फिगरेशन

अमेरिकन प्रकार युरोपियन प्रकाराच्या तुलनेत एक सोपा, अधिक किफायतशीर MV स्विचिंग कॉन्फिगरेशन वापरतो. मानक व्यवस्थेमध्ये हे समाविष्ट आहे:

• Bay-O-Net किंवा Current Limiting Fuses (CLF): ट्रान्सफॉर्मरसाठी फॉल्ट व्यत्यय संरक्षण प्रदान करा. फ्यूज ऑपरेशननंतर बदला — कोणत्याही जटिल रिले सेटिंग्जची आवश्यकता नाही.
• लोड ब्रेक स्विच (LBS): लोड अंतर्गत देखभालीसाठी ट्रान्सफॉर्मर कंपार्टमेंटचे डी-एनर्जाइजेशन करण्याची परवानगी देते. दृश्यमान खुल्या/जवळच्या स्थितीसह, सामान्यत: टोळी-संचालित.
• लूप-फीड स्विचिंग: बहुतेक अमेरिकन प्रकारची सबस्टेशन्स दोन इनकमिंग एमव्ही केबल कंपार्टमेंटसह लूप-फीड (रिंग नेटवर्क) कॉन्फिगरेशनला समर्थन देतात, ज्यामुळे रेडियल किंवा रिंग टोपोलॉजीजमध्ये स्रोत-स्विचिंग होऊ शकते.

हे कॉन्फिगरेशन साधेपणा, खर्च-प्रभावीता आणि विश्वासार्हता यांचे आकर्षक संयोजन देते. कॉम्प्लेक्स प्रोटेक्शन इलेक्ट्रॉनिक्सच्या अनुपस्थितीमुळे देखरेखीचे ओझे आणि विशेष कौशल्याची आवश्यकता कमी होते, ज्यामुळे ते मर्यादित तांत्रिक कर्मचा-यांच्या पायाभूत सुविधा असलेल्या क्षेत्रांतील अनुप्रयोगांसाठी योग्य बनते.

4.3 ट्रान्सफॉर्मर: तेलाने बुडवलेले, हर्मेटिकली सील केलेले

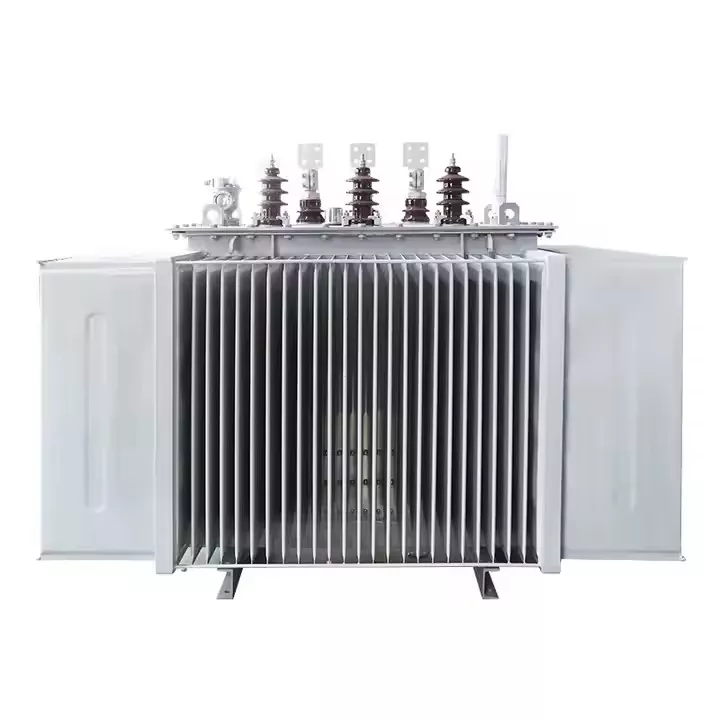

अमेरिकन प्रकारातील सबस्टेशनमधील ट्रान्सफॉर्मर हे नेहमीच तेलाने बुडवलेले, सीलबंद (संरक्षक-मुक्त) युनिट असते. पूर्णपणे सीलबंद डिझाइन तेलामध्ये ओलावा प्रवेश प्रतिबंधित करते, इन्सुलेशन खराब होण्याचे प्राथमिक कारण काढून टाकते. मुख्य वैशिष्ट्ये:

• मिनरल ऑइल इन्सुलेशन आणि कूलिंग — ONAN कूलिंग क्लास स्टँडर्ड.
• कोरेगेटेड फिन टँक शून्य सहाय्यक उर्जा आवश्यकतेसह निष्क्रिय कूलिंग प्रदान करते.
• नो-लोड टॅप चेंजर (NLTC) 2.5% चरणांमध्ये ±5% व्होल्टेज समायोजन प्रदान करते.
• प्रेशर रिलीफ डिव्हाइस आणि तापमान इंडिकेटर मानक सुरक्षा उपकरणे म्हणून.
• सीलबंद एल्बो कनेक्टर (डेडफ्रंट डिझाइन) मध्ये MV केबल टर्मिनेशन्सच्या थेट दफनासाठी डिझाइन केलेले — उघडलेले थेट भाग काढून टाकणे आणि सुरक्षित केबल हाताळणी सक्षम करणे.

4.4 LV कंपार्टमेंट

अमेरिकन टाईप सबस्टेशनचा LV विभाग तुलनेने सोपा आहे, विशेषत: मुख्य ब्रेकर किंवा फ्यूज डिस्कनेक्ट, ऊर्जा मीटर सॉकेट आणि आउटगोइंग एलव्ही फीडरसाठी कनेक्शन समाविष्टीत आहे. अधिक अत्याधुनिक LV वितरण (एकाधिक आउटगोइंग फीडर, पॉवर फॅक्टर सुधारणा, रिमोट मॉनिटरिंग) समाविष्ट केले जाऊ शकते परंतु मानक कॉन्फिगरेशनमध्ये ते कमी सामान्य आहे.

4.5 तांत्रिक तपशील — अमेरिकन प्रकार

पॅरामीटर	तपशील श्रेणी
रेटेड क्षमता	75 kVA – 2,500 kVA (मानक); विशेष डिझाइनसह 3,750 kVA+
एमव्ही व्होल्टेज वर्ग	5 kV, 15 kV, 25 kV, 35 kV (ANSI वर्ग)
एलव्ही आउटपुट व्होल्टेज	120/240 V (सिंगल-फेज), 208Y/120 V, 480Y/277 V, किंवा कस्टम
एमव्ही स्विचिंग डिव्हाइस	बे-ओ-नेट / वर्तमान मर्यादा फ्यूज + लोड ब्रेक स्विच
ट्रान्सफॉर्मर प्रकार	तेलात बुडवलेले, हर्मेटिकली सील केलेले (ONAN)
घेरणे	हेवी-गेज स्टील, पावडर-लेपित / पॉलीयुरेथेन पेंट; छेडछाड-प्रतिरोधक
संरक्षण वर्ग	NEMA 3R मानक (पाऊस आणि स्लीट प्रतिरोधक); NEMA 4X पर्यायी
डेडफ्रंट डिझाइन	होय — स्पर्श-सुरक्षित MV केबल टर्मिनेशनसाठी कोपर कनेक्टर
लागू मानके	ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467
लूप फीड	मानक — दोन इनकमिंग एमव्ही केबल पोझिशन्स (लूप-फीड सक्षम)

तक्ता 4 — अमेरिकन टाइप बॉक्स सबस्टेशन: सूचक तांत्रिक तपशील

5. तुलनात्मक विश्लेषण: युरोपियन विरुद्ध अमेरिकन प्रकार

---

दोन्ही उत्पादन प्रकार कॉम्पॅक्ट, प्रीफेब्रिकेटेड पॉवर डिस्ट्रिब्युशनचे मूलभूत उद्दिष्ट पूर्ण करतात, परंतु त्यांचे डिझाइन तत्त्वज्ञान, संरक्षण क्षमता, जीवनचक्र खर्च प्रोफाइल आणि इष्टतम अनुप्रयोग वातावरणात लक्षणीय फरक आहे. खालील सारणी तंत्रज्ञान निवड निर्णयांना समर्थन देण्यासाठी संरचित तुलना प्रदान करते.

निकष	युरोपियन प्रकार	अमेरिकन प्रकार
एमव्ही संरक्षण	रिलेसह पूर्ण सीबी संरक्षण; उच्च दोष भेदभाव	फ्यूज-आधारित; सोपी, मर्यादित फॉल्ट झोन निवडकता
ट्रान्सफॉर्मर	ड्राय-प्रकार प्राधान्य - अग्नि-सुरक्षित, कमी देखभाल	तेल-मग्न — मजबूत, किफायतशीर, सिद्ध
भांडवली खर्च	उच्च (15-30% प्रीमियम वि. अमेरिकन)	कमी - बजेट-मर्यादित प्रकल्पांसाठी किफायतशीर
स्मार्ट ग्रिड तयार	उत्कृष्ट — IEC 61850, SCADA, रिमोट कंट्रोल	मूलभूत - मर्यादित स्थानिक बुद्धिमत्ता; अपग्रेड करण्यायोग्य
अग्निसुरक्षा	उत्कृष्ट (ड्राय-टाइप ट्रान्सफॉर्मर, F1 फायर क्लास)	चांगले - सीलबंद तेल डिझाइन; आगीची खबरदारी आवश्यक
देखभाल	खूप कमी — कोरड्या प्रकाराला तेल सर्व्हिसिंगची आवश्यकता नाही	मध्यम - नियतकालिक तेल स्थिती निरीक्षण
स्थापना	किंचित अधिक जटिल; विशेषज्ञ कमिशनिंग	सोपे, जलद — वितरित उपयोजनासाठी आदर्श
ओव्हरलोड सहिष्णुता	चांगले (जबरदस्ती एअर कूलिंग पर्यायासह)	उत्कृष्ट - मोठ्या तेल थर्मल वस्तुमान
प्राथमिक मानक	IEC 62271-202 / GB/T 17467	ANSI/IEEE C57.12.26 / C57.12.28

तक्ता 5 — युरोपियन विरुद्ध अमेरिकन टाइप बॉक्स सबस्टेशन: सर्वसमावेशक तुलना

मुख्य अंतर्दृष्टी

कोणताही प्रकार सर्वत्र श्रेष्ठ नाही. युरोपियन प्रकार प्रीमियम किंमतीवर अधिक संरक्षण बुद्धिमत्ता, अग्निसुरक्षा आणि स्मार्ट-ग्रिड स्केलेबिलिटी प्रदान करतो, ज्यामुळे ते शहरी, व्यावसायिक आणि नियमन केलेल्या वातावरणासाठी इष्टतम बनते. अमेरिकन प्रकार औद्योगिक उद्याने, उपनगरीय ग्रिड आणि बजेट-संवेदनशील प्रकल्पांसाठी उत्कृष्ट खर्च-कार्यक्षमता आणि उपयोजन साधेपणा ऑफर करतो.

6. संलग्न रचना, संरक्षण आणि पर्यावरणीय कामगिरी

---

6.1 स्ट्रक्चरल बांधकाम

संलग्नक ही अंतर्गत विद्युत उपकरणांसाठी संरक्षणाची पहिली ओळ आहे आणि दीर्घकालीन विश्वासार्हतेचे महत्त्वपूर्ण घटक दर्शवते. लुगाओ पॉवर बॉक्स सबस्टेशन्स उत्पादनाच्या प्रकारावर आणि पर्यावरणीय तपशीलांवर अवलंबून खालील बांधकाम पदानुक्रम वापरतात:

साहित्य प्रकार	वर्णन
हॉट-डिप गॅल्वनाइज्ड (एचडीजी) स्टील	सर्व मानक युनिट्ससाठी आधारभूत बांधकाम. झिंक कोटिंग उत्कृष्ट गंज प्रतिकार प्रदान करते; सामान्य औद्योगिक आणि शहरी वातावरणासाठी योग्य. किमान जस्त थर: 85 μm प्रति ISO 1461.
304 / 316L स्टेनलेस स्टील	किनारी, सागरी, रासायनिक किंवा उच्च-आर्द्रता अनुप्रयोगांसाठी निर्दिष्ट. 316L ग्रेड उत्कृष्ट क्लोराईड प्रतिरोध प्रदान करते. ऑफशोअर पवन प्रकल्प सबस्टेशनसाठी मानक.
ॲल्युमिनियम मिश्र धातु संलग्न	वजन निर्बंध किंवा वाहतूक लॉजिस्टिक मर्यादा असलेल्या साइटसाठी हलका पर्याय. एनोडाइज्ड पृष्ठभाग फिनिश पेंटिंगशिवाय गंज प्रतिरोध प्रदान करते.
GRP/FRP संमिश्र	नॉन-चुंबकीय, नॉन-कंडक्टिव्ह एन्क्लोजर (उदा., MRI सूट, संवेदनशील इलेक्ट्रॉनिक वातावरण) आवश्यक असलेल्या ऍप्लिकेशन्ससाठी ग्लास-प्रबलित पॉलिमर पर्याय.

6.2 प्रवेश संरक्षण (IP) वर्गीकरण

घन कण आणि पाण्यापासून संरक्षणाची व्याख्या IP कोड (IEC 60529) द्वारे केली जाते. लुगाओचे मानक आणि वर्धित संरक्षण स्तर आहेत:

आयपी वर्ग	संरक्षण पातळी	ठराविक अर्ज
IP33D	धूळ / पाऊस (15° स्प्रे) संरक्षण	मानक बाह्य स्थापना, सामान्य हवामान
IP44	सर्व दिशांनी स्प्लॅश-प्रूफ	किनारी भाग, उष्णकटिबंधीय उच्च-पावसाचे क्षेत्र
IP54	धूळ-संरक्षित + स्प्लॅश-प्रूफ	धुळीचे औद्योगिक वातावरण, वाळवंटी हवामान
NEMA 3R	पाऊस आणि गारवा (ANSI/NEMA मानक)	उत्तर अमेरिका / ANSI प्रकल्पांसाठी अमेरिकन-प्रकार

तक्ता 6 — लुगाओ पॉवरद्वारे ऑफर केलेले संलग्न IP/NEMA संरक्षण वर्ग

6.3 थर्मल व्यवस्थापन

इन्सुलेशनचे अकाली वृद्धत्व रोखण्यासाठी आणि रेट केलेल्या तापमान मर्यादेत ऑपरेशन सुनिश्चित करण्यासाठी बंदिस्तात प्रभावी थर्मल व्यवस्थापन आवश्यक आहे. लुगाओ सबस्टेशन काम करतात:

• कीटक/वर्मीन जाळीसह लूव्रेड वेंटिलेशन ओपनिंगद्वारे नैसर्गिक वायुवीजन — निष्क्रिय, शून्य ऊर्जा, शून्य देखभाल.
• थर्मोस्टॅटिक नियंत्रणासह कमी-आवाज अक्षीय पंखे वापरून जबरदस्तीने वायुवीजन - प्रीसेट अंतर्गत तापमान थ्रेशोल्डवर सक्रिय केले जाते.
• थंड-हवामानाच्या स्थापनेसाठी अँटी-कंडेन्सेशन हीटर्स, कोल्ड स्टार्ट-अप कालावधीत जिवंत भागांवर ओलावा संक्षेपण प्रतिबंधित करते.
• उच्च-क्षमता किंवा असामान्य संलग्न संरचनांसाठी अभियांत्रिकी प्रक्रियेचा भाग म्हणून थर्मल मॉडेलिंग आणि CFD सिम्युलेशन.

7. मानके आणि नियामक अनुपालन

---

लागू होणाऱ्या आंतरराष्ट्रीय आणि राष्ट्रीय मानकांचे पालन करणे पर्यायी नाही - हा प्रकल्प मंजूरी, युटिलिटी इंटरकनेक्शन करार, विमा संरक्षण आणि दीर्घकालीन कायदेशीर दायित्व संरक्षणाचा पाया आहे. लुगाओ पॉवर उत्पादने युरोपियन आणि अमेरिकन दोन्ही प्रकारच्या उत्पादनांसाठी लागू मानकांच्या संपूर्ण मॅट्रिक्सनुसार डिझाइन, उत्पादित आणि चाचणी केली जातात.

मानक	शरीर	व्याप्ती
IEC 62271-202	IEC	उच्च-व्होल्टेज/लो-व्होल्टेज प्रीफॅब्रिकेटेड सबस्टेशन — युरोपियन प्रकारासाठी प्राथमिक डिझाइन मानक.
IEC 60076-11	IEC	ड्राय-टाइप पॉवर ट्रान्सफॉर्मर - फायर परफॉर्मन्स, हवामान/पर्यावरण वर्ग, इन्सुलेशन.
IEC 62271-1/-100/-200	IEC	एसी स्विचगियरसाठी सामान्य वैशिष्ट्ये; एसी सर्किट ब्रेकर्स; एसी मेटल-बंद स्विचगियर.
IEC 61439-1/-2	IEC	लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर असेंब्ली — LV वितरण बोर्ड डिझाइन आणि चाचणी.
ANSI/IEEE C57.12.26	IEEE	पॅड-माउंट केलेल्या तेल-मग्न, सिंगल-फेज वितरण ट्रान्सफॉर्मरसाठी आवश्यकता — अमेरिकन प्रकार.
ANSI/IEEE C57.12.28	IEEE	पॅड-माउंट उपकरणे संलग्न अखंडता — ANSI यांत्रिक कार्यप्रदर्शन आणि सुरक्षा.
जीबी/टी १७४६७	SAC	उच्च-व्होल्टेज/लो-व्होल्टेज प्रीफॅब्रिकेटेड सबस्टेशनसाठी चीनी राष्ट्रीय मानक (IEC 62271-202 च्या समतुल्य).
CE (LVD + EMC)	EU	EU / EEA मार्केटमध्ये ठेवलेल्या उत्पादनांसाठी अनिवार्य. कमी व्होल्टेज निर्देश आणि EMC निर्देशांशी सुसंगतता दर्शवते.
CCC (3C)	CNCA	चीन अनिवार्य प्रमाणन — चीनी देशांतर्गत बाजारात विकल्या जाणाऱ्या नियंत्रित विद्युत उत्पादनांसाठी आवश्यक आहे.

तक्ता 7 — मानकांचे पालन मॅट्रिक्स: लुगाओ पॉवर बॉक्स सबस्टेशन

खरेदी नोट

आंतरराष्ट्रीय प्रकल्पांसाठी खरेदी करताना, नेहमी RFQ दस्तऐवजांमध्ये लागू मानके निर्दिष्ट करा आणि मान्यताप्राप्त तृतीय-पक्ष प्रयोगशाळेकडून (उदा., KEMA, TÜV, SGS, CESI) तपासण्यायोग्य प्रकार चाचणी प्रमाणपत्रे आवश्यक आहेत. Lugao Power सर्व मानक उत्पादन ओळींसाठी वर्तमान प्रकारचे चाचणी अहवाल आणि प्रमाणन दस्तऐवजीकरण राखते आणि मानक वितरण दस्तऐवजीकरण पॅकेजचा भाग म्हणून प्रती प्रदान करते.

8. अर्ज परिस्थिती

---

बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन्स विविध प्रकारच्या अनुप्रयोगांमध्ये तैनात केले जातात. खालील विभाग उत्पादन प्रकार निवड, प्रमुख अभियांत्रिकी आवश्यकता आणि प्रत्येकासाठी लुगाओच्या संबंधित क्षमतांबद्दल विशिष्ट मार्गदर्शनासह प्राथमिक अनुप्रयोग विभागांचे प्रोफाइल करतात.

8.1 शहरी वीज वितरण

महानगरपालिका युटिलिटीज आणि शहरी वितरण कंपन्या शहराच्या वातावरणात जेथे जागा कमी आहे आणि सौंदर्य, आवाज आणि सुरक्षा आवश्यकता कठोर आहेत अशा ठिकाणी अंतिम 10-35 kV ते 0.4 kV परिवर्तन देण्यासाठी बॉक्स सबस्टेशन वापरतात. विशिष्ट तैनाती परिस्थितींमध्ये भूमिगत चेंबर्स, जमिनीच्या वरच्या किओस्क पोझिशन्स आणि बहु-स्तरीय कार पार्क्स किंवा इमारतींच्या तळघरांमध्ये समावेश होतो.

• शिफारस केलेला प्रकार:युरोपियन (ड्राय-टाइप ट्रान्सफॉर्मर, व्हीसीबी स्विचगियर).
• मुख्य आवश्यकता:कॉम्पॅक्ट फूटप्रिंट, कमी आवाज (<55 dBA 1 मीटरवर), फायर क्लास F1, IP44 किंवा उच्च, IEC 61850 स्मार्ट ग्रिड इंटरफेस.
• लुगाओ फायदा:प्रतिबंधित साइटसाठी सानुकूल परिमाणे; आर्क-फॉल्ट क्लासिफाइड (IAC) MV स्विचगियर पर्याय.

8.2 औद्योगिक उद्याने आणि उत्पादन सुविधा

इंडस्ट्रियल पार्क्स आणि मोठ्या मॅन्युफॅक्चरिंग कॅम्पसना विविध भार - मोटार ड्राइव्ह, प्रोसेस हीटिंग, कॉम्प्रेस्ड एअर, HVAC — उच्च भार घटकांसह आणि विजेच्या गुणवत्तेची आवश्यकता असलेल्या विविध भारांना सेवा देण्यास सक्षम विश्वसनीय, वेगाने उपयोजित ऊर्जा वितरण पायाभूत सुविधा आवश्यक आहेत.

• शिफारस केलेला प्रकार:अमेरिकन (बजेट कार्यक्षमता, साधे संरक्षण) किंवा युरोपियन (स्मार्ट मीटरिंग / पीएफसी गरजांसह मोठ्या सुविधा).
• मुख्य आवश्यकता:उच्च ओव्हरलोड सहिष्णुता, मजबूत बंदिस्त (IP44/IP54), ऑन-साइट स्पेअर्ससाठी तरतूद, व्हेरिएबल औद्योगिक लोड अंतर्गत व्होल्टेज स्थिरतेसाठी OLTC पर्याय.
• लुगाओ फायदा:फॅक्टरी-डायरेक्ट किंमत मल्टी-युनिट इंडस्ट्रियल पार्क ऑर्डरसाठी 15-25% किमतीचा फायदा देते; व्हॉल्यूम सानुकूलन क्षमता.

8.3 नवीकरणीय ऊर्जा प्रकल्प

युटिलिटी-स्केल सोलर पीव्ही आणि पवन ऊर्जा प्रकल्पांना मोठ्या प्रमाणात स्टेप-अप सबस्टेशनची आवश्यकता असते (सामान्यत: 0.69 केव्ही इन्व्हर्टर आउटपुट 10/35 केव्ही कलेक्टर नेटवर्कवर). या प्रकल्पांचे अर्थशास्त्र आणि वेळापत्रक उपकरणे खर्च आणि प्रतिष्ठापन टाइमलाइनसाठी अत्यंत संवेदनशील आहेत — दोन्ही क्षेत्रे जेथे बॉक्स सबस्टेशन्स पारंपरिक सबस्टेशन बांधकामापेक्षा निर्णायक फायदे देतात.

• सौर पीव्ही:प्रत्येक 1-5 मेगावॅट ब्लॉकसाठी सामान्यत: 1,250-2,500 kVA बॉक्स सबस्टेशनची आवश्यकता असते. थर्मल सायकलिंग रेझिस्टन्स, हार्मोनिक क्षमता (के-फॅक्टर वाइंडिंग), आणि धूळ/वाळवंट परिस्थितीसाठी प्रवेश संरक्षण गंभीर आहे.
• पवन ऊर्जा:कलेक्शन नेटवर्क सबस्टेशनसह एकत्रित केलेले टर्बाइन-माउंट केलेले किंवा नेसेल-इंटिग्रेटेड ड्राय-टाइप ट्रान्सफॉर्मर्स. सागरी किंवा किनारी वारा असलेल्या ठिकाणांना स्टेनलेस स्टीलच्या भिंती आणि गंजरोधक उपचारांची आवश्यकता असते.
• शिफारस केलेला प्रकार:युरोपियन (ड्राय-प्रकार, SCADA-चालित मॉनिटरिंग आणि फॉल्ट लॉगिंगसाठी स्मार्ट इंटरफेस).
• लुगाओ फायदा:मोठ्या युटिलिटी आरई प्रकल्पांसाठी बॅच ऑर्डरचा सिद्ध पुरवठा (50-200+ युनिट्स); नवीकरणीय ऊर्जा-विशिष्ट सानुकूलनासह टाइप-चाचणी उपाय.

8.4 पायाभूत सुविधा प्रकल्प

प्रमुख पायाभूत सुविधांच्या विकासासाठी - विमानतळ, बंदरे, मेट्रो/रेल्वे प्रणाली, स्टेडियम, डेटा केंद्रे आणि जलशुद्धीकरण संयंत्रे - यासाठी सु-परिभाषित उपलब्धता आणि देखभालक्षमता आवश्यकतांसह विश्वसनीय प्राथमिक वीज वितरण आवश्यक आहे. बॉक्स सबस्टेशन्स साइट वितरण नेटवर्कमध्ये प्राथमिक वितरण बिंदू आणि दुय्यम सबस्टेशन म्हणून काम करतात.

• मेट्रो/रेल्वे ट्रॅक्शन:इलेक्ट्रीफाईड ट्रान्झिट सिस्टमसाठी डीसी रेक्टिफायर्स किंवा एसी सप्लाय ट्रान्सफॉर्मरसह विशेष ट्रॅक्शन पॉवर सबस्टेशन.
• विमानतळ:स्वयंचलित बस-हस्तांतरण स्विचिंगसह N+1 रिडंडंट कॉन्फिगरेशन; यूपीएस सुसंगतता.
• डेटा केंद्रे:गंभीर भारांना हार्मोनिक सहिष्णुतेसाठी के-फॅक्टर रेटेड विंडिंगसह ट्रान्सफॉर्मर आवश्यक आहेत; घट्ट व्होल्टेज नियमन.
• शिफारस केलेला प्रकार:युरोपियन — संरक्षण बुद्धिमत्ता, स्मार्ट मॉनिटरिंग आणि ड्राय-टाइप फायर सेफ्टी या सर्व गोष्टींना या ऍप्लिकेशन्समध्ये प्राधान्य दिले जाते.

8.5 तात्पुरता आणि आपत्कालीन वीज पुरवठा

बांधकाम प्रकल्प, आपत्ती पुनर्प्राप्ती ऑपरेशन्स, मोठ्या घटना आणि लष्करी तैनाती या सर्वांसाठी पोर्टेबल, वेगाने उपयोजित ऊर्जा वितरण पायाभूत सुविधा आवश्यक आहेत. स्किड-माउंट केलेले किंवा ट्रेलर-माउंट केलेले बॉक्स सबस्टेशन कमीतकमी साइटच्या तयारीसह संपूर्ण वितरण क्षमता प्रदान करतात.

• शिफारस केलेला प्रकार:अमेरिकन — साधेपणा, वाहतूक सुलभता आणि सामान्य इलेक्ट्रिकल कॉन्ट्रॅक्टर्सद्वारे जलद कमिशनिंग.
• मुख्य आवश्यकता:लिफ्टिंग डोळ्यांसह स्किड-माउंट किंवा ट्रेलर-माउंट; प्री-वायर्ड प्लग-अँड-प्ले कनेक्शन; वेगवेगळ्या पुरवठा परिस्थितींमध्ये व्होल्टेज अनुकूल करण्यासाठी NLTI टॅप ​​चेंजर.

9. खरेदी आणि निवड पद्धत

---

9.1 निर्णय फ्रेमवर्क: सहा-चरण निवड प्रक्रिया

पायरी	क्रियाकलाप	महत्त्वाचे प्रश्न आणि विचार
1	लोड आणि क्षमता परिभाषित करा	एकूण भार (kVA), मागणी घटक, 15-20 वर्षांमध्ये लोड वाढीचा अंदाज? शिखर अंदाजित मागणीनुसार 70-80% लोडिंगसाठी आकार.
2	व्होल्टेज पातळी निश्चित करा	एमव्ही पुरवठा व्होल्टेज उपलब्ध आहे? आवश्यक LV वितरण व्होल्टेज? लोड स्थिरतेसाठी व्होल्टेज रेग्युलेशन (OLTC) आवश्यक आहे का?
3	साइट आणि पर्यावरणाचे मूल्यांकन करा	घरातील की बाहेरची? वातावरणीय तापमान श्रेणी, उंची, आर्द्रता, प्रदूषण पातळी (मीठ, धूळ, रासायनिक)? जागेचे बंधन?
4	उत्पादन प्रकार निवडा	अग्निसुरक्षा प्राधान्य → युरोपियन (ड्राय-प्रकार). बजेट मर्यादा / साधे संरक्षण → अमेरिकन. स्मार्ट ग्रिड / ऑटोमेशन → युरोपियन.
5	मानके निर्दिष्ट करा	प्रकल्प कार्यक्षेत्रासाठी अनिवार्य मानके ओळखा. RFQ मध्ये आवश्यक प्रमाणन चिन्हे (IEC, ANSI, CE, CCC, इ.) निर्दिष्ट करा.
6	TCO चे मूल्यांकन करा	मालकीच्या एकूण खर्चाची तुलना करा: भांडवली खर्च + कॅपिटलाइझ्ड नो-लोड लॉस + कॅपिटलाइज्ड लोड लॉस + सेवा आयुष्यापेक्षा देखभाल खर्च.

तक्ता 8 — सहा-चरण बॉक्स सबस्टेशन निवड फ्रेमवर्क

9.2 द्रुत निवड मार्गदर्शक

युरोपियन प्रकार निवडा जर…	अमेरिकन प्रकार निवडा जर…
-इंस्टॉलेशन घरातील, शहरी किंवा व्यापलेल्या इमारतींच्या जवळ आहे - अग्निसुरक्षा कोड तेलाने भरलेली उपकरणे प्रतिबंधित करतात -स्मार्ट ग्रिड / SCADA एकत्रीकरण आवश्यक आहे -उच्च संरक्षण भेदभाव निर्दिष्ट केला आहे -किमान देखभाल हे प्राधान्य आहे - साइट उच्च आर्द्रता किंवा संक्षारक वातावरणाच्या अधीन आहे -IEC प्रकल्प अधिकार क्षेत्र (युरोप, चीन, मध्य पूर्व, आफ्रिका)	- प्रकल्पाचे बजेट मर्यादित आहे - जलद तैनाती गंभीर आहे -अर्ज औद्योगिक, उपनगरी किंवा ग्रामीण मैदानी आहे - ओव्हरलोड सहनशीलता महत्वाची आहे -सामान्य-व्यापार तंत्रज्ञांचे सोपे ऑपरेशन -लूप-फीड एमव्ही नेटवर्क टोपोलॉजी वापरली जाते -ANSI/IEEE प्रकल्प अधिकार क्षेत्र (अमेरिका, आशियाचे भाग)

तक्ता 9 — द्रुत निवड मार्गदर्शक: युरोपियन विरुद्ध अमेरिकन प्रकार

9.3 RFQ साठी तांत्रिक डेटा शीट आवश्यकता

लुगाओ पॉवर किंवा कोणत्याही बॉक्स सबस्टेशन पुरवठादाराला कोटेशनसाठी विनंती (RFQ) जारी करताना, खालील तांत्रिक डेटा प्रदान केला पाहिजे किंवा विनंती केली पाहिजे:

1. रेटेड क्षमता (kVA) आणि आवश्यक युनिट्सची संख्या.
2. एमव्ही इनकमिंग व्होल्टेज (केव्ही), इनकमिंग फीडरची संख्या आणि नेटवर्क टोपोलॉजी (रेडियल / रिंग).
3. LV आउटपुट व्होल्टेज आणि आउटगोइंग फीडरची संख्या/रेटिंग.
4. इन्स्टॉलेशन वातावरण: इनडोअर/आउटडोअर, उंची, सभोवतालचे तापमान श्रेणी, आर्द्रता वर्ग, प्रदूषण वर्ग.
5. लागू मानके आणि आवश्यक प्रमाणन गुण.
6. संरक्षण आणि रिले आवश्यकता: आवश्यक संरक्षण कार्ये, संप्रेषण प्रोटोकॉल (IEC 61850, Modbus, DNP3).
7. संलग्न बांधकाम: साहित्य, आयपी रेटिंग, रंग/फिनिश तपशील.
8. मितीय मर्यादा: कमाल पदचिन्ह, उंची, प्रवेश मंजुरी.
9. वाहतूक आणि उचल आवश्यकता: क्रेन उपलब्धता, रस्ते वाहतूक प्रतिबंध.
10. वितरण वेळापत्रक आवश्यकता आणि पॅकेजिंग तपशील.

10. लुगाओ पॉवर — क्षमता आणि स्पर्धात्मक स्थिती

---

10.1 कंपनी प्रोफाइल

लुगाओ पॉवर कं, लि.पॉवर ट्रान्सफॉर्मर आणि बॉक्स-टाइप ट्रान्सफॉर्मर सबस्टेशन्सची चीन-आधारित विशेषज्ञ निर्माता आहे, जी केवळ देशांतर्गत आणि आंतरराष्ट्रीय बाजारपेठांसाठी डिझाइन, अभियांत्रिकी आणि विद्युत वितरण उपकरणांच्या पुरवठ्यावर केंद्रित आहे. कंपनीचे एकेरी उत्पादन फोकस तांत्रिक क्षमता आणि उत्पादन गुणवत्ता सुसंगततेची खोली सक्षम करते ज्याची सामान्य विद्युत उपकरणे पुरवठादार प्रतिकृती करू शकत नाहीत.

Lugao आंतरराष्ट्रीय इलेक्ट्रिकल ब्रँडसाठी OEM भागीदार आणि जागतिक स्तरावर EPC कंत्राटदार, उपयुक्तता आणि औद्योगिक विकासकांना थेट घाऊक पुरवठादार म्हणून काम करते. फॅक्टरी-थेट पुरवठा वितरक मार्जिन काढून टाकतो आणि ग्राहकांसाठी सातत्यपूर्ण गुणवत्ता, थेट अभियांत्रिकी प्रवेश आणि विश्वसनीय वितरण कार्यप्रदर्शन सुनिश्चित करतो.

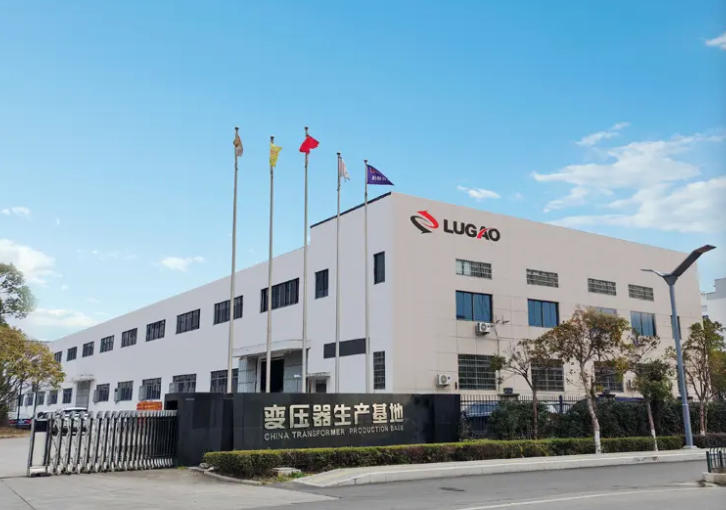

आकृती 3 — लुगाओ पॉवर कंपनी, लि. मॅन्युफॅक्चरिंग फॅसिलिटी

10.2 उत्पादन ऑफरिंग विहंगावलोकन

उत्पादन	रूपे उपलब्ध	क्षमता श्रेणी
युरोपियन प्रकार बॉक्स सबस्टेशन	VCB/SF₆ RMU/LBS + ड्राय-प्रकार किंवा ऑइल ट्रान्सफॉर्मर	100 kVA – 6,300 kVA
अमेरिकन टाइप बॉक्स सबस्टेशन	फ्यूज+एलबीएस, लूप-फीड, पॅड-माउंट, तेल-मग्न ट्रान्सफॉर्मर	75 kVA – 3,750 kVA+
ड्राय-प्रकार वितरण ट्रान्सफॉर्मर	SCB मालिका, कास्ट राळ, F1 फायर क्लास	30 kVA – 10,000 kVA
तेल बुडवलेला ट्रान्सफॉर्मर	S11/S13/S15 मालिका, ONAN/ONAF/OFAF	30 kVA – 50,000 kVA
सानुकूल / OEM सबस्टेशन	संपूर्ण अभियांत्रिकी सेवा, सानुकूल परिमाणे आणि रेटिंग	प्रति प्रकल्प तपशील

तक्ता 10 — लुगाओ पॉवर उत्पादन पोर्टफोलिओ विहंगावलोकन

10.3 मुख्य स्पर्धात्मक फायदे

फायदा	वर्णन
विशेष फोकस	लुगाओ येथील प्रत्येक अभियांत्रिकी संसाधन, चाचणी सुविधा आणि उत्पादन प्रक्रिया ट्रान्सफॉर्मर आणि सबस्टेशन उत्पादनांना समर्पित आहे. असंबंधित उत्पादन ओळींमध्ये कौशल्य कमी करणे नाही.
बहु-मानक अनुपालन	IEC, ANSI/IEEE, GB, CE, आणि CCC यांना प्रमाणित उत्पादने — पुनर्-अभियांत्रिकीशिवाय जगभरातील कोणत्याही प्रकल्पाच्या अधिकारक्षेत्रात तैनाती सक्षम करते.
सानुकूल अभियांत्रिकी	इन-हाऊस डिझाइन टीम संपूर्ण कस्टमायझेशन प्रदान करते: नॉन-स्टँडर्ड व्होल्टेज, असामान्य क्षमता, विशेष बंदिस्त साहित्य, अत्यंत हवामान डिझाइन आणि स्मार्ट ग्रिड एकत्रीकरण.
फॅक्टरी-थेट किंमत	डिस्ट्रिब्युटर मार्जिन काढून टाकल्याने वितरण नेटवर्कद्वारे खरेदी केलेल्या समतुल्य उत्पादनांच्या तुलनेत 15-25% संरचनात्मक खर्चाचा फायदा होतो.
सिद्ध विश्वसनीयता	सतत पूर्ण भार, उच्च आर्द्रता, उच्च तापमान, मीठ-धुके आणि वाळवंटातील धुळीच्या परिस्थितीत कार्य करण्यासाठी अभियंता आणि प्रमाणित केलेली उत्पादने.
OEM भागीदारी	व्हाइट-लेबल पुरवठा आवश्यक असलेल्या आंतरराष्ट्रीय ब्रँड ग्राहकांसाठी कस्टम नेमप्लेट, दस्तऐवजीकरण आणि पॅकेजिंगसह संपूर्ण OEM क्षमता.

10.4 जागतिक बाजारपेठेत पोहोच

लुगाओ पॉवर आशिया-पॅसिफिक, मध्य पूर्व, आफ्रिका, युरोप आणि अमेरिकेतील प्रकल्पांना बॉक्स सबस्टेशन आणि पॉवर ट्रान्सफॉर्मर निर्यात करते. कंपनीचा बहु-मानक अनुपालन पोर्टफोलिओ आणि आंतरराष्ट्रीय लॉजिस्टिक्स, सीमाशुल्क दस्तऐवजीकरण आणि स्थानिक उपयुक्तता मंजुरी आवश्यकतांचा अनुभव यामुळे ती क्रॉस-बॉर्डर प्रकल्प पुरवठ्यासाठी एक विश्वासार्ह भागीदार बनते.

• OEM पुरवठा: आंतरराष्ट्रीय इलेक्ट्रिकल ब्रँडसाठी व्हाइट-लेबल बॉक्स सबस्टेशन.
• EPC कंत्राटदार पुरवठा: समन्वित वितरण वेळापत्रकांसह मल्टी-युनिट बॅच ऑर्डर.
• उपयुक्तता खरेदी: व्हॉल्यूम किंमत आणि कॉल-ऑफ वितरणासह फ्रेमवर्क करार.
• प्रकल्प-विशिष्ट सानुकूलन: अभियांत्रिकी सल्लामसलत आणि मानक नसलेल्या प्रकल्पांसाठी बेस्पोक डिझाइन.

11. गुणवत्ता हमी आणि फॅक्टरी स्वीकृती चाचणी

---

11.1 गुणवत्ता व्यवस्थापन प्रणाली

लुगाओ पॉवरचे उत्पादन आणि अभियांत्रिकी कामकाज ISO 9001 तत्त्वांशी संरेखित गुणवत्ता व्यवस्थापन प्रणाली (QMS) द्वारे नियंत्रित केले जाते, ज्यामध्ये डिलिव्हरी आणि विक्रीनंतरच्या समर्थनाद्वारे साहित्य खरेदीपासून संपूर्ण उत्पादन जीवनचक्र कव्हर केले जाते. QMS मध्ये सर्व गंभीर उत्पादन प्रक्रियांसाठी दस्तऐवजीकरण नियंत्रण प्रक्रिया, पुरवठादार पात्रता, प्रक्रियेतील तपासणी, गैर-अनुरूप व्यवस्थापन आणि कॅलिब्रेटेड चाचणी उपकरणे देखभाल यांचा समावेश आहे.

11.2 नियमित चाचणी कार्यक्रम

प्रत्येक लुगाओ बॉक्स सबस्टेशनमध्ये डिलिव्हरीपूर्वी सर्वसमावेशक नियमित चाचणी कार्यक्रम होतो, यासह:

चाचणी	मानक / स्वीकृती निकष
एमव्ही डायलेक्ट्रिक (एसी विथस्टँड)	IEC 62271-1 / ANSI C37: 1 मिनिटासाठी रेटेड इन्सुलेशन स्तरावर लागू केले - फ्लॅशओव्हर नाही
एलव्ही पॉवर फ्रिक्वेन्सी विसंड	IEC 61439-1: प्रति रेट केलेल्या इन्सुलेशन स्तरावर लागू - फ्लॅशओव्हर नाही
ट्रान्सफॉर्मर रूटीन चाचण्या	IEC 60076-1: विंडिंग रेझिस्टन्स, व्होल्टेज रेशो, शॉर्ट-सर्किट प्रतिबाधा, नो-लोड लॉस, लोड लॉस
इन्सुलेशन प्रतिकार	प्रति IEC 60076 / IEC 62271 — प्रतिकार 2,500 V DC वर मोजला जातो; फॅक्टरी बेसलाइनच्या तुलनेत
संरक्षण रिले कार्यात्मक चाचणी	रिले समन्वय सेटिंग्ज विरुद्ध चाचणी केलेली सर्व संरक्षण कार्ये; ट्रिप वेळ सत्यापित
इंटरलॉकिंग फंक्शन टेस्ट	चुकीचे स्विचिंग अनुक्रम टाळण्यासाठी सर्व यांत्रिक आणि इलेक्ट्रिकल इंटरलॉक सत्यापित केले आहेत
व्हिज्युअल आणि मितीय तपासणी	सर्व घटक, लेबले, केबल खुणा आणि कनेक्शन मंजूर ड्रॉइंग विरुद्ध सत्यापित
तेलाचा नमुना (तेल बुडवलेले युनिट)	IEC 60296: डायलेक्ट्रिक सामर्थ्य, आर्द्रता आणि आम्लता चाचणी आणि प्रमाणित

तक्ता 11 — लुगाओ बॉक्स सबस्टेशनसाठी नियमित चाचणी कार्यक्रम

11.3 फॅक्टरी स्वीकृती चाचणी (FAT)

महत्त्वपूर्ण ऑर्डरसाठी किंवा ग्राहकांच्या विनंतीनुसार, लुगाओ पॉवर आपल्या सुविधेवर साक्षीदार फॅक्टरी स्वीकृती चाचणी (FAT) ची व्यवस्था करते. FAT दरम्यान, ग्राहकाचे अभियंते किंवा नियुक्त तपासणी एजंट सर्व नियमित विद्युत चाचण्या पाहू शकतात, सामग्री आणि घटक प्रमाणपत्रांचे पुनरावलोकन करू शकतात, मितीय अनुरूपतेची पडताळणी करू शकतात, गुणवत्ता दस्तऐवजीकरण तपासू शकतात आणि शिपमेंट अधिकृत करण्यापूर्वी नेमप्लेट अचूकतेची पुष्टी करू शकतात. चाचणी डेटा, कॅलिब्रेशन रेकॉर्ड आणि निरीक्षक साइन-ऑफसह संपूर्ण FAT चाचणी अहवाल वितरण दस्तऐवजीकरण पॅकेजचा भाग म्हणून प्रदान केले जातात.

12. निष्कर्ष आणि शिफारसी

---

१२.१ प्रमुख निष्कर्ष

• बॉक्स-प्रकारचे सबस्टेशन हे बहुसंख्य नवीन-बांधणी, आधुनिकीकरण आणि नूतनीकरणक्षम ऊर्जा प्रकल्पांसाठी इष्टतम उर्जा वितरण उपाय आहेत जेथे बांधकाम वेळापत्रक, साइट सुरक्षा आणि जीवनचक्र खर्च हे मुख्य मूल्यमापन निकष आहेत.
• युरोपियन आणि अमेरिकन प्रकारातील निवड हा एक ठोस अभियांत्रिकी निर्णय आहे ज्यासाठी अनुप्रयोग वातावरण, अग्नि सुरक्षा आवश्यकता, संरक्षण बुद्धिमत्ता आवश्यकता, बजेट मर्यादा आणि लागू मानकांच्या अधिकारक्षेत्राचे पद्धतशीर विश्लेषण आवश्यक आहे.
• युरोपियन प्रकार उच्च संरक्षण, अग्निसुरक्षा, स्मार्ट-ग्रिड एकत्रीकरण आणि माफक किमतीच्या प्रीमियममध्ये किमान देखभाल प्रदान करतो — ज्यामुळे ते शहरी, व्यावसायिक आणि नियमन केलेल्या-उद्योग अनुप्रयोगांसाठी प्राधान्य दिले जाते.
• अमेरिकन प्रकार औद्योगिक, ग्रामीण आणि बजेट-संवेदनशील प्रकल्पांसाठी उत्कृष्ट तैनाती कार्यक्षमता, मजबूत ओव्हरलोड सहिष्णुता आणि खर्च-प्रभावीता प्रदान करतो.
• मालकी विश्लेषणाची एकूण किंमत बॉक्स सबस्टेशनमधील उच्च-कार्यक्षमतेच्या ट्रान्सफॉर्मरमध्ये सातत्याने गुंतवणुकीला अनुकूल करते, कारण 25 वर्षांच्या सेवा जीवनात भांडवली ऊर्जा हानी सामान्यत: प्रारंभिक भांडवली खर्चातील फरक कमी करते.
• मानकांचे पालन करणे गैर-निगोशिएबल आहे: खरेदी वचनबद्धतेपूर्वी प्रकार चाचणी प्रमाणन, नियमित चाचणी अहवाल आणि लागू प्रमाणन गुण सत्यापित करा.

12.2 धोरणात्मक शिफारसी

• सर्व नवीन वितरण प्रकल्पांसाठी डिफॉल्ट उपाय म्हणून बॉक्स-टाइप सबस्टेशनचा अवलंब करा जिथे साइट परिस्थिती परवानगी देते — शेड्यूल, सुरक्षितता आणि जीवनचक्र खर्च फायदे बहुतेक परिस्थितींमध्ये आकर्षक असतात.
• प्रोजेक्ट स्केलची पर्वा न करता प्रत्येक प्रकल्पासाठी संरचित पद्धती म्हणून धडा 9 मधील सहा-चरण निवड फ्रेमवर्क वापरा.
• खरेदी दस्तऐवजांमध्ये स्पष्टपणे ऊर्जा कार्यक्षमतेची आवश्यकता निर्दिष्ट करा — विनंती करा आणि हमी नुकसान मूल्यांची तुलना करा, केवळ भांडवली किंमत नाही.
• स्मार्ट ग्रिड आणि अक्षय ऊर्जा प्रकल्पांसाठी, IEC 61850 कम्युनिकेशन इंटरफेस अनिवार्य करा आणि बेसलाइन तपशील म्हणून युरोपियन प्रकाराचे मूल्यांकन करा.
• प्रकल्प मंजूरी जोखीम कमी करण्यासाठी प्रात्यक्षिक बहु-मानक अनुपालन आणि वर्तमान प्रकार चाचणी प्रमाणपत्रासह पुरवठादारांना व्यस्त ठेवा.
• गुणवत्तेशी किंवा अनुपालनाशी तडजोड न करता 15-25% किमतीत कपात विरुद्ध वितरक-स्रोत समतुल्य साध्य करण्यासाठी लुगाओ पॉवर सारख्या विशेषज्ञ उत्पादकांकडून फॅक्टरी-थेट खरेदीचा विचार करा.
