बॉक्स प्रकारातील सबस्टेशनचे घटक काय आहेत

वीज वितरण क्षेत्रात दोन दशकांहून अधिक काळ घालवलेल्या एखाद्याने मी तंत्रज्ञान येताना आणि जाताना पाहिले आहे. परंतु मला सतत विचारले जाते, विशेषत: त्यांच्या पायाभूत सुविधांचे आधुनिकीकरण करण्याचा विचार करणार्‍यांनी,नक्की काय बनवते एBऑक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनही केवळ शैक्षणिक कुतूहल नाही; विश्वासार्ह, कॉम्पॅक्ट पॉवर सोल्यूशन्सची आवश्यकता असलेल्या व्यवस्थापक आणि अभियंत्यांचा हा एक व्यावहारिक प्रश्न आहे. आज, मला पडदा मागे घ्यायचा आहे. कोरडे, तांत्रिक मॅन्युअल विसरा. चला या अभियांत्रिकी मार्वलच्या वास्तविक-जगाच्या शरीररचनाबद्दल आणि आपल्या ऑपरेशनच्या कार्यक्षमतेसाठी आणि सुरक्षिततेसाठी त्याचे घटक समजून घेणे का गंभीर आहे याबद्दल बोलूया.

बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनचे मुख्य कार्य काय आहे

आम्ही घटकांमध्ये डुबकी मारण्यापूर्वी, ही प्रणाली काय साध्य करण्यासाठी डिझाइन केली आहे हे समजणे आवश्यक आहे. माझ्या वीस वर्षातलुगाओ पॉवर, मी शिकलो आहे की एखाद्या उत्पादनाचे मूल्य निराकरण झालेल्या समस्येद्वारे परिभाषित केले जाते. तर, मुख्य कार्य म्हणजे काय

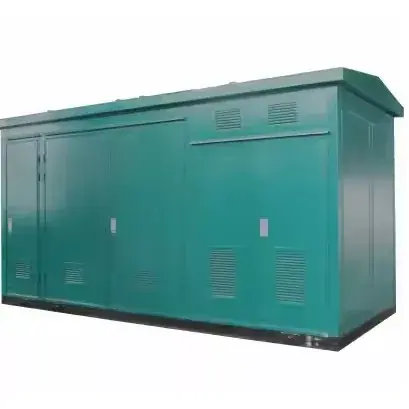

A बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनएक पूर्णपणे बंद, कॉम्पॅक्ट आउटडोअर पॉवर वितरण युनिट आहे. मुख्य ग्रीडपासून कमी व्होल्टेजवर उच्च-व्होल्टेज वीज खाली उतरविणे हे त्याचे प्राथमिक काम आहे जे व्यावसायिक, औद्योगिक किंवा निवासी वापरासाठी सुरक्षितपणे वितरित केले जाऊ शकते. कच्चा, उच्च-व्होल्टेज ऊर्जा आणि आऊटपुट परिष्कृत, वापरण्यायोग्य शक्तीमध्ये घेणारे एक स्वयंपूर्ण पॉवर हब म्हणून याचा विचार करा. "बॉक्स" फक्त एक धातूचा शेल नाही; हे एक सावधगिरीने अभियंता वातावरण आहे जे हवामान, गंज, छेडछाड आणि इतर ऑपरेशनल धोक्यांपासून संवेदनशील उपकरणे संरक्षित करते. हा एकात्मिक दृष्टीकोन आहे की आमच्या बर्‍याच ग्राहकांमध्येलुगाओ पॉवरपारंपारिक, अवजड सबस्टेशन बिल्ड्सवर ते निवडा.

संलग्नकातील मुख्य घटक काय आहेत

येथूनच आपण या प्रकरणात मध्यभागी पोहोचतो. जेव्हा आपण आमच्या एका आधुनिकतेचा दरवाजा उघडतालुगाओ पॉवरसबस्टेशन्स, आपल्याला एक सुबकपणे व्यवस्था केलेली, एकात्मिक प्रणाली सापडेल. हे भागांचा गोंधळ नाही; हे सामंजस्यात काम करणार्‍या घटकांची एक सिम्फनी आहे. आम्ही तैनात असलेल्या सर्वात सामान्य कॉन्फिगरेशनच्या आधारे, येथे नॉन-बोलण्यायोग्य कोर घटक आहेत.

• उच्च-व्होल्टेज स्विचगियर युनिटयेणा high ्या उच्च-व्होल्टेज पॉवरसाठी हा प्रवेश बिंदू आहे. सर्किट नियंत्रण आणि संरक्षणासाठी हे जबाबदार आहे, ज्यात सर्किट ब्रेकर्स, लोड-ब्रेक स्विच आणि फ्यूज यासारख्या घटकांचे वैशिष्ट्य आहे. उर्वरित सिस्टम इनकमिंग लाइनमधील दोषांपासून वेगळे करणे आणि त्यांचे संरक्षण करणे हे त्याचे मुख्य कार्य आहे.

• वितरण ट्रान्सफॉर्मरऑपरेशनचे खरे हृदय. हा घटक वास्तविक व्होल्टेज स्टेप-डाऊन करतो. ते तेल-विसर्जित किंवा कोरडे-प्रकार असो, त्याची कार्यक्षमता आणि विश्वासार्हता संपूर्ण सिस्टमच्या कामगिरीवर थेट परिणाम करते. आम्ही येथेलुगाओ पॉवरकमीतकमी उर्जा कमी होण्याची खात्री करण्यासाठी केवळ सर्वोच्च-दर्जाचे कोरे आणि विंडिंग्ज वापरा.

• लो-व्होल्टेज स्विचगियर युनिटएकदा ट्रान्सफॉर्मरने आपले कार्य पूर्ण केले की हे युनिट नवीन स्टेप-डाउन-डाउन पॉवर घेते आणि त्यास विविध आउटगोइंग फीडर सर्किटमध्ये वितरीत करते. यात एअर सर्किट ब्रेकर्स (एसीबी), मोल्डेड केस सर्किट ब्रेकर्स (एमसीसीबी) आणि डाउनस्ट्रीम नेटवर्कचे संरक्षण करण्यासाठी मॉनिटरिंग डिव्हाइस समाविष्ट आहेत.

• पॉवर केबल्स आणि बसबार सिस्टमही धमन्या आणि नसा आहेत ज्या प्रत्येक गोष्टीस जोडतात. कार्यक्षम उर्जा प्रवाह आणि उष्णता व्यवस्थापनासाठी उच्च-गुणवत्तेची, योग्य आकाराच्या केबल्स आणि तांबे किंवा अ‍ॅल्युमिनियम बसबार गंभीर आहेत. येथे निकृष्ट घटक आहेत जे आम्ही जुन्या सिस्टममध्ये पाहतो त्या अपयशाचा एक सामान्य बिंदू आहे.

• नियंत्रण आणि संरक्षण प्रणालीसंपूर्ण मेंदूबॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन? यात रिले प्रोटेक्शन डिव्हाइस, मीटर आणि बर्‍याचदा रिमोट मॉनिटरिंग आणि कंट्रोलसाठी एससीएडीए (पर्यवेक्षी नियंत्रण आणि डेटा अधिग्रहण) इंटरफेस समाविष्ट आहे. पॅरामीटर्स ओलांडल्यास अलार्म किंवा शटडाउन ट्रिगरिंग प्रत्येक गोष्ट सहजतेने आणि सुरक्षितपणे चालत असल्याचे सुनिश्चित करते.

• संलग्न आणि सहाय्यक प्रणालीहे फक्त एका बॉक्सपेक्षा अधिक आहे. हे एक मजबूत, वेदरप्रूफ आणि अनेकदा गंज-प्रतिरोधक स्टील किंवा संमिश्र सामग्रीपासून बनविलेले अग्निरोधक शेल आहे. यात वेंटिलेशन, लाइटिंग आणि सेफ्टी इंटरलॉक्स सारख्या गंभीर सहाय्यक प्रणाली आहेत.

आपल्याला एक स्पष्ट चित्र देण्यासाठी, येथे एक सारणी आहे जी प्राथमिक कार्य आणि प्रत्येक कोर घटकासाठी एक की वैशिष्ट्य आहे, यावर आधारित आहेलुगाओ पॉवरऑफरिंग्ज.

आपल्या प्रकल्पाच्या कामगिरीवर वैशिष्ट्यांचा कसा परिणाम होतो

मी यावर पुरेसा ताण घेऊ शकत नाही: भूत तपशीलात आहे. मी अशा प्रकल्पांवर सल्लामसलत केली आहे जिथे केवळ किंमतीच्या टॅगवर लक्ष केंद्रित केल्यामुळे उपकरणाच्या चष्मा आणि प्रकल्पाच्या वास्तविक गरजा यांच्यात महागडे जुळत नाही. या पॅरामीटर्सने आपल्या निर्णयावर कसा प्रभाव पाडला पाहिजे हे खंडित करूया.

आपल्याला खरोखर कोणत्या ट्रान्सफॉर्मर क्षमता आणि व्होल्टेज प्रमाण आवश्यक आहे

हा सर्वात मूलभूत प्रश्न आहे. ट्रान्सफॉर्मरची क्षमता (केव्हीएमध्ये) आपले किती विद्युत लोड करते हे निर्धारित करतेबॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनहाताळू शकता. अंडरसाइज्ड युनिट अकाली वेळेस अति तापले जाईल आणि अयशस्वी होईल, तर एक मोठा आकाराचा भांडवलाचा अपव्यय आहे आणि कमी भारांवर अकार्यक्षमपणे कार्य करतो. व्होल्टेज रेशो (उदा. 11 केव्ही/0.4 केव्ही) आपल्या स्थानिक ग्रीडच्या इनकमिंग सप्लाय आणि आपल्या सुविधेच्या आवश्यक वितरण व्होल्टेजशी जुळले पाहिजे. तपशीलवार लोड विश्लेषण ही एक सूचना नाही; ही एक गरज आहे.

आपण आयपी संरक्षण रेटिंगची काळजी का घ्यावी?

इनग्रेस प्रोटेक्शन (आयपी) रेटिंग, आयपी 54 किंवा आयपी 55 सारखे, संलग्नक धूळ आणि ओलावा किती चांगले सील करते हे सांगते. मी किनारपट्टीच्या भागात सबस्टेशन स्थापित केलेले पाहिले आहे जेथे कमी आयपी रेटिंगमुळे वेगवान गंज आणि सतत विद्युत दोष होते. आपली साइट धूळ, दमट किंवा पावसाच्या संपर्कात असल्यास, संलग्नक आणि अंतर्गत घटकांसाठी उच्च आयपी रेटिंग दीर्घकालीन विश्वसनीयतेसाठी वाटाघाटी होऊ शकत नाही.

आपल्या साइटसाठी गंभीर परिमाण आणि वजन काय आहेत

चे कॉम्पॅक्ट स्वरूपबॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनएक मोठा फायदा आहे, परंतु आपण शारीरिक पदचिन्ह आणि वजनाची पुष्टी करणे आवश्यक आहे. आपला तयार फाउंडेशन समर्थन देऊ शकतो की वितरण आणि स्थापनेसाठी पुरेसा प्रवेश आहे हे व्यावहारिक प्रश्न आहेत जे आम्ही आमच्या ग्राहकांना मदत करतोलुगाओ पॉवरप्रसूतीच्या दिवशी महागड्या आश्चर्यांसाठी टाळण्यासाठी पूर्व-विक्रीच्या टप्प्यात उत्तर द्या.

आपल्याला भिन्न समाधानांच्या स्केलेबिलिटीची तुलना करण्यात मदत करण्यासाठी, येथे सामान्य मालिकेसाठी एक तपशील सारणी आहेलुगाओ पॉवर.

सर्वात सामान्य बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन FAQ काय आहेत

माझ्या दैनंदिन कामात, मी पुन्हा त्याच स्मार्ट, प्रोबिंग प्रश्न ऐकतो. माझ्या दोन दशकांच्या अनुभवातून रेखांकन करून मी येथे सर्वात वारंवार तीन जणांना संबोधित करू.

बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनचे ठराविक आयुष्य काय आहे?

हे घटकांच्या गुणवत्तेवर, ऑपरेटिंग वातावरण आणि देखभाल पथ्येवर जास्त अवलंबून असते. प्रतिष्ठित निर्मात्याकडून एक चांगले बांधलेले युनिटलुगाओ पॉवर, मानक वातावरणात आणि मूलभूत देखभालसह कार्य करणे, 20 ते 25 वर्षे विश्वसनीयरित्या टिकू शकते. संक्षारक वातावरणासाठी स्टेनलेस स्टीलच्या संलग्नकांसारख्या उच्च-विशिष्ट सामग्रीचा वापर करणे हे आणखी वाढवू शकते.

पारंपारिक सबस्टेशनपेक्षा देखभाल कशी वेगळी आहे?

हा एक महत्त्वाचा फायदा आहे. चे कॉम्पॅक्ट आणि एकात्मिक डिझाइनबॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनवास्तविक देखभाल सुलभ करते. कारण सर्व घटक एकत्र ठेवलेले आहेत आणि सिस्टम म्हणून काम करण्यासाठी डिझाइन केलेले आहेत, नियमित तपासणी वेगवान आहे. वेगवेगळ्या रचनांमध्ये जाण्याची आवश्यकता नाही. तथापि, यासाठी तंत्रज्ञांना या समाकलित उपकरणांवर विशेषतः प्रशिक्षण दिले जाते. आम्ही प्रत्येकासह सर्वसमावेशक दस्तऐवजीकरण आणि प्रशिक्षण प्रदान करतोलुगाओ पॉवरआपली कार्यसंघ तयार आहे हे सुनिश्चित करण्यासाठी युनिट.

हे विशिष्ट प्रकल्प गरजा सानुकूलित केले जाऊ शकते?

पूर्णपणे. आमच्याकडे मानक मॉडेल्स आहेत, आधुनिकची वास्तविक शक्तीबॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनत्याच्या लवचिकतेत आहे. मी विशिष्ट प्रवेश आवश्यकतांसाठी अतिरिक्त-विस्तृत दरवाजे आणि अत्यंत हवामानासाठी विशेष कूलिंग सिस्टमसाठी एकात्मिक फायर सप्रेशन सिस्टम आणि प्रगत रिमोट मॉनिटरिंग इंटरफेससाठी प्रत्येक गोष्टीसाठी सानुकूलनांचे निरीक्षण केले आहे. अभियांत्रिकी क्षमता असलेल्या निर्मात्याबरोबर भागीदारी करणे ही मुख्य गोष्ट आहे.

आपण आपल्या प्रकल्पासाठी योग्य घटक निर्दिष्ट करण्यास तयार आहात का?

निवडणे एबॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनफक्त एखादे उत्पादन खरेदी करण्यापेक्षा जास्त आहे; हे पुढील दोन दशकांसाठी आपल्या पॉवर इन्फ्रास्ट्रक्चरच्या मध्यभागी गुंतवणूक करीत आहे. त्याच्या घटकांची वैशिष्ट्ये केवळ पृष्ठावरील संख्या नाहीत - ते आपल्या प्रकल्पातील अपटाइम, सुरक्षितता आणि मालकीच्या एकूण किंमतीचे थेट निर्धारक आहेत. वीस वर्षांहून अधिक काळ, संघ येथेलुगाओ पॉवरया गंभीर निर्णयांद्वारे आपल्यासारख्या व्यावसायिकांना मार्गदर्शन करीत आहे, केवळ उपकरणेच नव्हे तर खोल तांत्रिक कौशल्य आणि आपल्या दीर्घकालीन यशाबद्दल वचनबद्धतेवर बांधलेली भागीदारी.

आपली शक्ती विश्वसनीयता संधीमध्ये सोडू नका.आमच्याशी संपर्क साधाआजविनामूल्य, गैर-प्रतिबिंब सल्लामसलत करण्यासाठी. आमच्या तज्ञांना परिपूर्ण निर्दिष्ट करण्यासाठी आपल्या लोड आवश्यकता, साइट अटी आणि ऑपरेशनल उद्दीष्टांचे विश्लेषण करण्यास मदत करू द्याबॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशनआपल्या अद्वितीय गरजा. आमच्या वेबसाइटला भेट द्या किंवा संभाषण सुरू करण्यासाठी आम्हाला थेट कॉल करा.
