दयुरोपियन शैली कॉम्पॅक्ट पूर्ण बॉक्स ट्रान्सफॉर्मर सबस्टेशनकार्यक्षम, विश्वासार्ह आणि जागा-बचत वीज वितरणासाठी डिझाइन केलेली एक उच्च समाकलित आणि पूर्वनिर्मित वीज वितरण प्रणाली आहे. पारंपारिक सबस्टेशन्सच्या विपरीत, ज्यांना मोठ्या पायाभूत सुविधा आणि जटिल स्थापनेची आवश्यकता असते, हे कॉम्पॅक्ट सोल्यूशन उच्च-व्होल्टेज स्विचगियर, ट्रान्सफॉर्मर्स आणि कमी-व्होल्टेज वितरण उपकरणे एकाच मॉड्यूलर एन्क्लोजरमध्ये एकत्रित करते.
जलद उपयोजन, बुद्धिमान निरीक्षण, पर्यावरण संरक्षण आणि उच्च परिचालन सुरक्षितता यासारख्या फायद्यांसह, ही सबस्टेशन्स शहरी ऊर्जा नेटवर्क, औद्योगिक उद्याने, अक्षय ऊर्जा प्रकल्प आणि पायाभूत सुविधांमध्ये वाढत्या प्रमाणात वापरली जात आहेत. उद्योग संशोधनानुसार, युरोपियन-शैलीतील सबस्टेशन्स एका कॉम्पॅक्ट युनिटमध्ये अनेक इलेक्ट्रिकल घटक एकत्र करतात जे इंस्टॉलेशनची कार्यक्षमता आणि ऑपरेशनल विश्वासार्हता सुधारत असताना फूटप्रिंट कमी करतात.
या सर्वसमावेशक मार्गदर्शकामध्ये, आम्ही युरोपियन शैलीतील कॉम्पॅक्ट सबस्टेशन कसे कार्य करतात, त्यांची संरचनात्मक रचना, फायदे, ऍप्लिकेशन्स, तांत्रिक मापदंड आणि आघाडीच्या उत्पादकांना हे का आवडते याचे अन्वेषण करतो.लुगाओया तंत्रज्ञानासह आधुनिक वीज वितरण प्रगत करत आहेत.

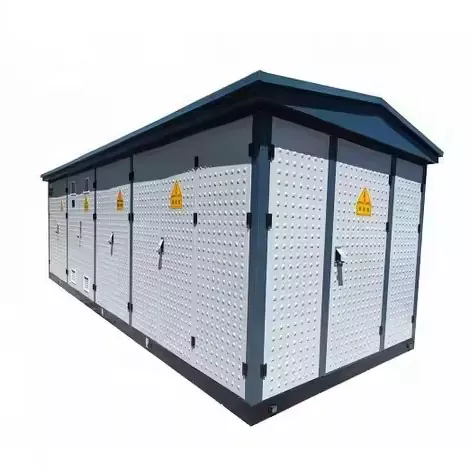

A युरोपियन शैली कॉम्पॅक्ट पूर्ण बॉक्स ट्रान्सफॉर्मर सबस्टेशनही एक पूर्वनिर्मित विद्युत वितरण प्रणाली आहे जी अनेक वीज वितरण घटकांना एकाच बंदिस्तात समाकलित करते. या प्रणाली फॅक्टरी-एकत्रित केल्या जातात आणि वितरणापूर्वी तपासल्या जातात, विश्वासार्हता आणि जलद ऑन-साइट तैनाती सुनिश्चित करतात.
सामान्यतः, सबस्टेशन खालील उपकरणे समाकलित करते:
सर्व घटक सीलबंद धातू किंवा संमिश्र घरांच्या आत स्थापित केले जातात, एक कॉम्पॅक्ट पॉवर वितरण केंद्र तयार करतात जे अंतिम वापरकर्त्यांसाठी मध्यम व्होल्टेजपासून वापरण्यायोग्य कमी व्होल्टेजपर्यंत वीज खाली करण्यास सक्षम असतात.
त्याच्या कॉम्पॅक्ट फूटप्रिंट आणि मॉड्यूलर डिझाइनमुळे, या प्रकारचे सबस्टेशन लोड केंद्रांजवळ स्थापित केले जाऊ शकते, वीज कार्यक्षमता सुधारते आणि ट्रान्समिशन हानी कमी करते.
युरोपियन कॉम्पॅक्ट बॉक्स सबस्टेशनचे ऑपरेशनल तत्त्व सरळ वीज वितरण प्रक्रियेचे अनुसरण करते:
या सर्व सिस्टीम प्रीफॅब्रिकेटेड एन्क्लोजरमध्ये समाकलित केल्यामुळे, पारंपारिक सबस्टेशनच्या तुलनेत इंस्टॉलेशन आणि कमिशनिंग लक्षणीयरीत्या जलद होते.
बऱ्याच आधुनिक कॉम्पॅक्ट सबस्टेशन्समध्ये बुद्धिमान मॉनिटरिंग सिस्टम देखील समाविष्ट आहेत जे दूरस्थ निदान, स्वयंचलित दोष शोधणे आणि रिअल-टाइम कार्यप्रदर्शन निरीक्षणास अनुमती देतात.
युरोपियन शैलीतील कॉम्पॅक्ट सबस्टेशन मॉड्यूलर कंपार्टमेंट स्ट्रक्चरसह डिझाइन केलेले आहे. प्रत्येक विभाग एक विशिष्ट विद्युत कार्य करतो आणि सुरक्षित ऑपरेशन सुनिश्चित करतो.
| घटक | मुख्य कार्य | वर्णन |
|---|---|---|
| उच्च-व्होल्टेज कंपार्टमेंट | पॉवर इनपुट आणि संरक्षण | रिंग मेन युनिट्स, सर्किट ब्रेकर्स आणि संरक्षण उपकरणे असतात |
| ट्रान्सफॉर्मर कंपार्टमेंट | व्होल्टेज परिवर्तन | ड्राय-टाइप किंवा तेल-विसर्जन वितरण ट्रान्सफॉर्मर समाविष्ट आहे |
| लो-व्होल्टेज कंपार्टमेंट | वीज वितरण | इमारती, कारखाने किंवा पायाभूत सुविधांना वीज वितरित करते |
| नियंत्रण आणि देखरेख प्रणाली | स्मार्ट व्यवस्थापन | रिमोट मॉनिटरिंग, फॉल्ट डिटेक्शन आणि ऑटोमेशन प्रदान करते |
ऑपरेशनल सुरक्षितता वाढविण्यासाठी आणि देखभाल प्रक्रिया सुलभ करण्यासाठी हे कंपार्टमेंट एकमेकांपासून वेगळे केले जातात.
पारंपारिक सबस्टेशनसाठी अनेक इमारती आणि जटिल स्थापना प्रक्रिया आवश्यक असतात. युरोपियन कॉम्पॅक्ट सबस्टेशन्स सर्व इलेक्ट्रिकल उपकरणे एकाच बंदिस्तात समाकलित करतात, ज्यामुळे पायाभूत सुविधांच्या आवश्यकता मोठ्या प्रमाणात कमी होतात. :contentReference[oaicite:4]{index=4}
एकात्मिक रचना जमिनीची उपलब्धता मर्यादित असलेल्या दाट लोकवस्तीच्या भागातही सबस्टेशन्स बसवण्याची परवानगी देते.
सबस्टेशन फॅक्टरी-असेम्बल केलेले असल्यामुळे आणि डिलिव्हरीच्या आधी चाचणी केली जाते, इन्स्टॉलेशनमध्ये सामान्यत: फक्त पाया तयार करणे आणि केबल कनेक्शन समाविष्ट असते.
युरोपियन कॉम्पॅक्ट सबस्टेशनमध्ये एकाधिक सुरक्षा यंत्रणा समाविष्ट आहेत:
आधुनिक सबस्टेशन्स ऑपरेशनल कार्यक्षमता सुधारण्यासाठी रिमोट मॉनिटरिंग, ऑटोमेशन आणि फॉल्ट डायग्नोसिस सिस्टम्स एकत्रित करतात.
| वैशिष्ट्य | युरोपियन कॉम्पॅक्ट सबस्टेशन | पारंपारिक सबस्टेशन |
|---|---|---|
| स्थापना वेळ | लहान (पूर्वनिर्मित) | दीर्घ बांधकाम कालावधी |
| पाऊलखुणा | लहान | मोठ्या जमिनीची आवश्यकता |
| देखभाल | स्वतंत्र कप्पे | जटिल देखभाल |
| तैनाती | कारखाना जमवला | ऑन-साइट असेंब्ली |
| स्मार्ट मॉनिटरिंग | समर्थित | अनेकदा मर्यादित |
युरोपियन शैलीतील कॉम्पॅक्ट सबस्टेशन प्रकल्पाच्या गरजेनुसार विविध कॉन्फिगरेशनमध्ये उपलब्ध आहेत.
| पॅरामीटर | ठराविक मूल्य |
|---|---|
| रेट केलेले व्होल्टेज | 6kV - 35kV |
| रेटेड क्षमता | 100 kVA – 2500 kVA |
| कमी व्होल्टेज आउटपुट | 400V / 415V |
| संरक्षण पातळी | IP54 |
| थंड करण्याची पद्धत | हवा थंड करणे किंवा तेल थंड करणे |
| ऑपरेशनल आयुर्मान | 25-30 वर्षे |
मॉड्युलर डिझाईन व्होल्टेज पातळी, ट्रान्सफॉर्मरचे प्रकार आणि मॉनिटरिंग सिस्टीमला विशिष्ट अनुप्रयोगांसाठी सानुकूलित करण्यास अनुमती देते.
युरोपियन शैलीतील कॉम्पॅक्ट बॉक्स सबस्टेशन त्यांच्या अष्टपैलुत्वामुळे आणि कॉम्पॅक्ट डिझाइनमुळे विविध उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जातात.
ही सबस्टेशन्स आव्हानात्मक वातावरणात आणि दुर्गम ठिकाणीही कार्यक्षम वीज वितरण सक्षम करतात.
पारंपारिक सबस्टेशनच्या तुलनेत युरोपियन कॉम्पॅक्ट सबस्टेशनची स्थापना प्रक्रिया लक्षणीयरीत्या सरलीकृत आहे.
जसजशी वीज मागणी वाढत आहे आणि शहरी जमीन वाढत्या प्रमाणात मर्यादित होत आहे, कॉम्पॅक्ट सबस्टेशन्स आधुनिक ऊर्जा पायाभूत सुविधांचा एक आवश्यक घटक बनत आहेत.
भविष्यातील नवकल्पनांमध्ये हे समाविष्ट करणे अपेक्षित आहे:
उत्पादक जसे कीलुगाओस्मार्ट शहरे, अक्षय ऊर्जा प्रणाली आणि टिकाऊ पायाभूत सुविधांच्या विकसित गरजा पूर्ण करण्यासाठी कॉम्पॅक्ट सबस्टेशन तंत्रज्ञानामध्ये सतत सुधारणा करत आहेत.
युरोपियन सबस्टेशन्स उच्च-व्होल्टेज, ट्रान्सफॉर्मर आणि कमी-व्होल्टेज विभागांसाठी विभक्त कंपार्टमेंट वापरतात, सुरक्षा आणि देखभाल लवचिकता सुधारतात. अमेरिकन सबस्टेशन अनेकदा एकच सीलबंद रचना वापरतात.
ठराविक क्षमता 100 kVA ते 2500 kVA पेक्षा जास्त प्रकल्प आवश्यकतांवर अवलंबून असते.
इन्स्टॉलेशन सहसा काही दिवसात पूर्ण केले जाऊ शकते कारण उपकरणे पूर्वनिर्मित आणि फॅक्टरी चाचणी केली जातात.
होय. ते सोलर फार्म, पवन ऊर्जा प्रणाली आणि वितरित ऊर्जा नेटवर्कमध्ये मोठ्या प्रमाणावर वापरले जातात.
बऱ्याच युरोपियन कॉम्पॅक्ट सबस्टेशन्सचे योग्य देखभालीसह सुमारे 25-30 वर्षे कार्यान्वित आयुष्य असते.
दयुरोपियन शैली कॉम्पॅक्ट पूर्ण बॉक्स ट्रान्सफॉर्मर सबस्टेशनवीज वितरण तंत्रज्ञानाच्या पुढील पिढीचे प्रतिनिधित्व करते. त्याच्या एकात्मिक डिझाइन, जलद स्थापना, उच्च सुरक्षा मानके आणि स्मार्ट मॉनिटरिंग क्षमतांसह, हे आधुनिक इलेक्ट्रिकल पायाभूत सुविधांसाठी एक विश्वासार्ह आणि कार्यक्षम उपाय देते.
शहरी पॉवर ग्रिड्सपासून ते अक्षय ऊर्जा प्रकल्पांपर्यंत, हे कॉम्पॅक्ट सबस्टेशन तंत्रज्ञान जगभरात वीज कसे वितरीत केले जाते ते बदलत आहे. आघाडीच्या उत्पादकांना आवडतेलुगाओकार्यक्षमता, टिकाऊपणा आणि ऑपरेशनल विश्वासार्हता सुधारणारे प्रगत उपाय वितरीत करून या क्षेत्रात नाविन्य आणणे सुरू ठेवा.
तुम्ही तुमच्या प्रकल्पाच्या गरजेनुसार तयार केलेले उच्च-कार्यक्षमता कॉम्पॅक्ट सबस्टेशन सोल्यूशन शोधत असल्यास,आमच्याशी संपर्क साधाव्यावसायिक कौशल्य आणि प्रगत अभियांत्रिकी उपायांसह LUGAO तुमच्या वीज वितरणाच्या गरजा कशा पूर्ण करू शकतात हे जाणून घेण्यासाठी आज.
