वीज वितरण नेटवर्क अधिकाधिक जटिल होत असताना, उपयुक्तता आणि औद्योगिक सुविधांना अपवादात्मक विश्वसनीयता, सुरक्षितता, कॉम्पॅक्टनेस आणि देखभाल-मुक्त ऑपरेशन प्रदान करणारी उपकरणे आवश्यक आहेत. दमध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियरआधुनिक मध्यम-व्होल्टेज वितरण प्रणालीसाठी उत्कृष्ट इन्सुलेशन कार्यप्रदर्शन, पर्यावरण संरक्षण, ऑपरेशनल सुरक्षितता आणि दीर्घ सेवा आयुष्यामुळे एक अग्रगण्य उपाय म्हणून उदयास आले आहे.
लुगाओ पॉवरप्रगत प्रदान करतेमध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियरशहरी सबस्टेशन्स, औद्योगिक प्लांट्स, अक्षय ऊर्जा प्रकल्प, व्यावसायिक कॉम्प्लेक्स आणि युटिलिटी वितरण नेटवर्कसाठी डिझाइन केलेले उपाय. या कॉम्पॅक्ट स्विचगियर सिस्टम इंस्टॉलेशन स्पेस आणि देखभाल खर्च कमी करताना पॉवर विश्वसनीयता सुधारण्यास मदत करतात.
या लेखात, आम्ही SF6 इन्सुलेटेड रिंग मुख्य युनिट्स कसे कार्य करतात, त्यांचे फायदे, तांत्रिक वैशिष्ट्ये, अनुप्रयोग, निवड निकष आणि आधुनिक विद्युत पायाभूत सुविधांमध्ये ते एक आवश्यक घटक का बनले आहेत याचा शोध घेत आहोत.

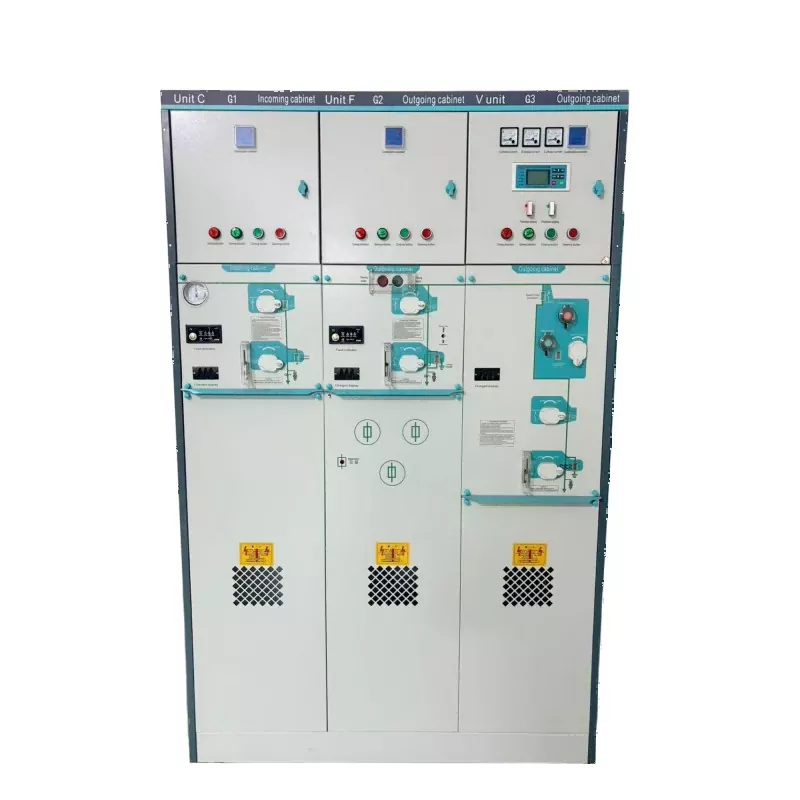

एक मध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर हे फॅक्टरी-असेम्बल केलेले मध्यम-व्होल्टेज वितरण उपकरण आहे जे वीज वितरण नेटवर्कमधील इलेक्ट्रिकल सर्किट्सचे सुरक्षितपणे नियंत्रण, संरक्षण आणि पृथक्करण करण्यासाठी डिझाइन केलेले आहे.
प्रणाली सल्फर हेक्साफ्लोराइड (SF6) वायूचा वापर इन्सुलेट माध्यम आणि चाप-शमन माध्यम म्हणून करते. सर्व जिवंत घटक सीलबंद स्टेनलेस-स्टील टाकीमध्ये बंद केलेले आहेत, जे अंतर्गत उपकरणांचे आर्द्रता, धूळ, प्रदूषण, मीठ स्प्रे आणि इतर पर्यावरणीय दूषित घटकांपासून संरक्षण करतात.
रिंग मेन युनिट्स (RMUs) मोठ्या प्रमाणावर येथे तैनात आहेत:
मध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियरसिस्टीम अत्यंत विश्वासार्ह उर्जा वितरण प्रदान करते आणि इंस्टॉलेशन फूटप्रिंट लक्षणीयरीत्या कमी करते.
SF6-इन्सुलेटेड RMU चे ऑपरेटिंग तत्त्व दोष विलग आणि सर्किट संरक्षण सक्षम करताना अखंड वीज वितरण राखण्याभोवती फिरते.
सामान्य ऑपरेटिंग परिस्थितीत, रिंग कॉन्फिगरेशनमध्ये व्यवस्था केलेल्या परस्पर जोडलेल्या फीडरमधून वीज वाहते. एका विभागात दोष आढळल्यास, अप्रभावित विभागांना वीज पुरवठा कायम ठेवताना स्विचगियर दोषपूर्ण विभागाला त्वरीत वेगळे करू शकतो.
सीलबंद SF6 गॅस चेंबर दोन गंभीर कार्ये करते:
हे डिझाइन नाटकीयरित्या ऑपरेशनल विश्वासार्हता आणि कर्मचारी सुरक्षा वाढवते.
आधुनिक पूर्णपणे इन्सुलेटेड RMU मध्ये सामान्यत: अनेक समाकलित घटक असतात:
| घटक | कार्य |
|---|---|
| लोड ब्रेक स्विच | लोड स्थितीत स्विचिंग ऑपरेशन्स करते |
| सर्किट ब्रेकर | दोष व्यत्यय आणि संरक्षण प्रदान करते |
| SF6 गॅस टाकी | इन्सुलेशन आणि चाप शमन प्रदान करते |
| बसबार प्रणाली | कंपार्टमेंट दरम्यान वीज हस्तांतरित करते |
| केबल कंपार्टमेंट्स | इनकमिंग आणि आउटगोइंग फीडर कनेक्ट करा |
| संरक्षण रिले | असामान्य ऑपरेटिंग परिस्थिती शोधा |
| अर्थिंग स्विच | सुरक्षित देखभाल ऑपरेशन्स सुनिश्चित करते |
| कंट्रोल युनिट | स्थानिक आणि रिमोट ऑपरेशन सक्षम करते |
एकत्रितपणे, हे घटक कॉम्पॅक्ट परंतु अत्यंत कार्यक्षम मध्यम-व्होल्टेज वितरण समाधान तयार करतात.
सीलबंद डिझाइन पर्यावरणीय दूषित होण्यापासून गंभीर विद्युत घटकांवर परिणाम होण्यापासून प्रतिबंधित करते. परिणामी, कठोर ऑपरेटिंग परिस्थितीतही उपकरणांची कार्यक्षमता स्थिर राहते.
पारंपारिक स्विचगियर सिस्टीमच्या तुलनेत, SF6 RMUs ला लक्षणीयरीत्या कमी इंस्टॉलेशन स्पेसची आवश्यकता असते, ज्यामुळे ते दाट लोकवस्तीच्या शहरी भागांसाठी आदर्श बनतात.
पूर्णपणे बंद केलेले जिवंत भाग अपघाती संपर्क धोके दूर करतात आणि ऑपरेटर सुरक्षितता सुधारतात.
सर्व प्राथमिक घटक गॅस-इन्सुलेटेड एन्क्लोजरमध्ये सील केलेले असल्याने, देखभाल मध्यांतर मोठ्या प्रमाणात कमी केले जाते.
SF6 गॅसमध्ये उत्कृष्ट इन्सुलेशन गुणधर्म आहेत जे विद्युत कार्यक्षमतेचा त्याग न करता कॉम्पॅक्ट उपकरणे डिझाइन करण्यास सक्षम करतात.
दर्जेदार RMU योग्य परिस्थितीत 30 वर्षांहून अधिक काळ विश्वसनीयरित्या कार्य करू शकतात.
सीलबंद टाकीचे डिझाइन उपकरणांचे प्रभावीपणे संरक्षण करते:
जरी प्रकल्पाच्या गरजेनुसार तपशील बदलत असले तरी, खालील सारणी आधुनिक SF6 रिंग मेन युनिट्समध्ये आढळणारे सामान्य पॅरामीटर्स दर्शवते.
| पॅरामीटर | ठराविक मूल्य |
|---|---|
| रेट केलेले व्होल्टेज | 12kV / 24kV / 36kV |
| रेट केलेली वारंवारता | 50Hz / 60Hz |
| रेट केलेले वर्तमान | 630A - 1250A |
| शॉर्ट सर्किट ब्रेकिंग करंट | 20kA - 31.5kA |
| इन्सुलेशन मध्यम | SF6 गॅस |
| संरक्षण पातळी | IP67 किंवा उच्च |
| यांत्रिक जीवन | 5,000 - 10,000 ऑपरेशन्स |
| ऑपरेटिंग तापमान | -40°C ते +55°C |
मध्यम व्होल्टेज SF6 ची अष्टपैलुत्व पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर हे असंख्य उद्योगांसाठी योग्य बनवते.
जमिनीचा वापर कमी करताना ग्रिडची विश्वासार्हता सुधारण्यासाठी नगरपालिका युटिलिटीज RMU वर अवलंबून असतात.
उत्पादनातील व्यत्यय टाळण्यासाठी उत्पादन संयंत्रांना स्थिर वीज वितरण आवश्यक आहे.
सोलर फार्म आणि पवन ऊर्जा केंद्रे मध्यम-व्होल्टेज ग्रिडशी जनरेशन मालमत्ता जोडण्यासाठी RMUs वापरतात.
शॉपिंग सेंटर्स, ऑफिस टॉवर्स आणि मिक्स्ड-यूज डेव्हलपमेंट्सना कॉम्पॅक्ट स्विचगियर इंस्टॉलेशन्सचा फायदा होतो.
रेल्वे, विमानतळ, बंदरे आणि मेट्रो प्रणालींना अत्यंत विश्वासार्ह मध्यम-व्होल्टेज वीज वितरण आवश्यक आहे.
मिशन-महत्वपूर्ण सुविधा अखंडित वीज वितरणावर अवलंबून आहेत, ज्यामुळे RMUs एक आदर्श पर्याय बनतात.
| वैशिष्ट्य | SF6 RMU | एअर-इन्सुलेटेड स्विचगियर |
|---|---|---|
| प्रतिष्ठापन जागा | अतिशय संक्षिप्त | मोठा पाऊलखुणा |
| पर्यावरणीय प्रतिकार | उत्कृष्ट | मध्यम |
| देखभाल वारंवारता | कमी | उच्च |
| ऑपरेशनल सुरक्षा | उच्च | मध्यम |
| विश्वसनीयता | उत्कृष्ट | चांगले |
| आयुर्मान | 30+ वर्षे | 20-25 वर्षे |
| कठोर वातावरणासाठी उपयुक्तता | थकबाकी | मर्यादित |
विश्वासार्हता, सुरक्षितता आणि स्पेस ऑप्टिमायझेशन प्राधान्य असलेल्या प्रकल्पांसाठी, SF6-इन्सुलेटेड RMUs अनेकदा उच्च दीर्घकालीन मूल्य प्रदान करतात.
योग्य स्विचगियर कॉन्फिगरेशन निवडण्यासाठी अनेक महत्त्वाच्या घटकांचे मूल्यांकन करणे आवश्यक आहे.
वितरण नेटवर्कच्या ऑपरेटिंग व्होल्टेजशी जुळणारी प्रणाली निवडा.
RMU वर्तमान मागणी आणि भविष्यातील लोड वाढ दोन्ही हाताळू शकते याची खात्री करा.
शॉर्ट-सर्किट रेटिंग स्थानिक उपयुक्तता आवश्यकता पूर्ण करतात याची पडताळणी करा.
आर्द्रता, तापमान, उंची आणि प्रदूषण पातळीचे मूल्यांकन करा.
रिमोट मॉनिटरिंग आणि स्मार्ट-ग्रिड एकत्रीकरण आवश्यकता विचारात घ्या.
जेव्हा शक्य असेल तेव्हा मॉड्यूलर कॉन्फिगरेशन निवडून इन्स्टॉलेशनचे भविष्य-पुरावा.
जागतिक विद्युत पायाभूत सुविधा क्षेत्र अधिक स्मार्ट, अधिक लवचिक वितरण नेटवर्ककडे वेगाने विकसित होत आहे.
उदयोन्मुख ट्रेंडमध्ये हे समाविष्ट आहे:
लुगाओ पॉवर सारखे उत्पादक जगभरातील पुढील पिढीच्या उर्जा प्रणालींना समर्थन देण्यासाठी नाविन्यपूर्ण स्विचगियर तंत्रज्ञानामध्ये गुंतवणूक करणे सुरू ठेवतात.
एक SF6 रिंग मेन युनिट हे विश्वसनीय पॉवर सातत्य सुनिश्चित करताना मध्यम-व्होल्टेज इलेक्ट्रिकल नेटवर्कचे सुरक्षितपणे वितरण, नियंत्रण आणि संरक्षण करण्यासाठी डिझाइन केलेले आहे.
SF6 गॅस उत्कृष्ट इन्सुलेशन सामर्थ्य आणि चाप-शमन क्षमता देते, कॉम्पॅक्ट आणि अत्यंत विश्वासार्ह स्विचगियर डिझाइन सक्षम करते.
उच्च-गुणवत्तेचे RMU सहसा स्थापित आणि योग्यरित्या ऑपरेट केल्यावर 30 वर्षांपेक्षा जास्त सेवा आयुष्य प्राप्त करतात.
होय. त्यांचे सीलबंद बांधकाम त्यांना हवामान, आर्द्रता, धूळ आणि प्रदूषणास अत्यंत प्रतिरोधक बनवते.
एकदम. आधुनिक RMUs रिमोट मॉनिटरिंग, ऑटोमेशन, कम्युनिकेशन प्रोटोकॉल आणि इंटेलिजेंट ग्रिड व्यवस्थापन कार्यांना समर्थन देतात.
उपयुक्तता, औद्योगिक सुविधा, नवीकरणीय ऊर्जा प्रकल्प, वाहतूक व्यवस्था, व्यावसायिक इमारती आणि डेटा केंद्रे या सर्व स्विचगियर सोल्यूशन्सचा मोठ्या प्रमाणावर वापर करतात.
विश्वासार्ह, कॉम्पॅक्ट आणि देखभाल-कार्यक्षम विद्युत पायाभूत सुविधांची वाढती मागणी या गोष्टींचा अवलंब करत आहे.मध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर. त्याची पूर्णपणे सीलबंद रचना, उत्कृष्ट इन्सुलेशन कामगिरी, ऑपरेशनल सुरक्षितता आणि विविध ऍप्लिकेशन्ससाठी अनुकूलता यामुळे आधुनिक मध्यम-व्होल्टेज वीज वितरण नेटवर्कसाठी सर्वात प्रभावी उपाय आहे.
युटिलिटी सबस्टेशन्स, औद्योगिक सुविधा, अक्षय ऊर्जा प्रकल्प, व्यावसायिक घडामोडी किंवा स्मार्ट-ग्रिड ऍप्लिकेशन्समध्ये तैनात असले तरीही, हे प्रगत RMUs जीवनचक्र खर्च आणि स्थापनेच्या जागेची आवश्यकता कमी करताना सिस्टम विश्वसनीयता सुधारण्यात मदत करतात.
