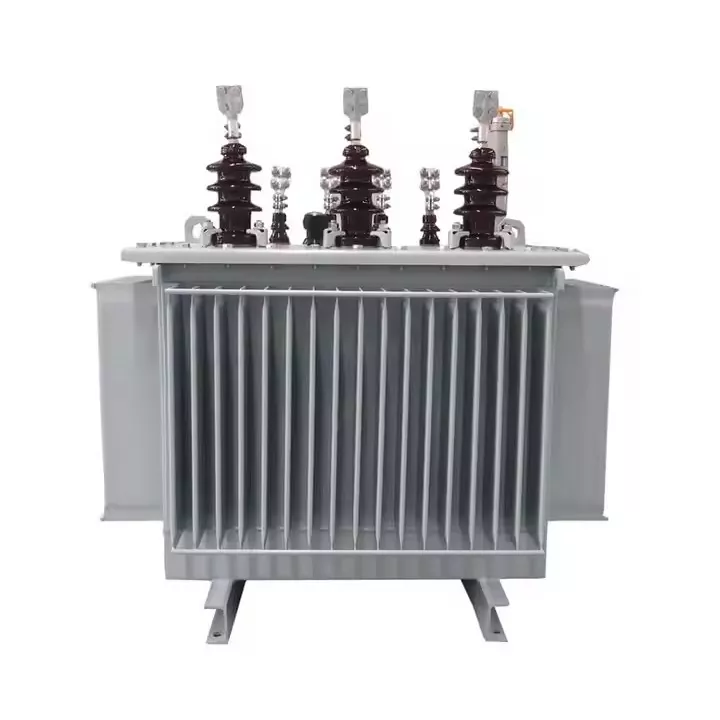

तेल भरलेला प्रकार वितरण ट्रान्सफॉर्मर

दतेल भरलेला प्रकार वितरण ट्रान्सफॉर्मरयुटिलिटी, इंडस्ट्रियल आणि कमर्शियल नेटवर्क्समध्ये विश्वासार्ह वीज वितरणासाठी मोठ्या प्रमाणावर वापरले जाणारे उपाय आहे. द्वारे उत्पादितलुगाओ पॉवर कं, लि, एक व्यावसायिकचीन ट्रान्सफॉर्मर निर्माता आणि पुरवठादार, हा ट्रान्सफॉर्मर कूलिंग आणि इलेक्ट्रिकल इन्सुलेशन प्रदान करण्यासाठी इन्सुलेटिंग तेल वापरतो. स्थिर कार्यप्रदर्शन, कमी तोटा डिझाइन आणि टिकाऊ संरचनेसह, दीर्घकालीन विद्युत पायाभूत सुविधा प्रकल्पांसाठी हा एक आदर्श पर्याय आहे.

पॅरामीटर

kVA	व्होल्टेज (kV) w		वेक्टर गट	नुकसान		नो-लोड चालू	वजन (किलो)		एकूण परिमाण (मिमी)
	एच.व्ही.	एल.व्ही.		नो-लोड नुकसान	लोड नुकसान		तेल वजन	एकूण वजन	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	यिनो Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

तेल भरलेला प्रकार वितरण ट्रान्सफॉर्मर म्हणजे काय?

अतेल भरलेला प्रकार वितरण ट्रान्सफॉर्मरएक ट्रान्सफॉर्मर आहे जिथे कोर आणि विंडिंग पूर्णपणे इन्सुलेट ऑइलमध्ये बुडवले जातात. सुरक्षित आणि कार्यक्षम ऑपरेशन सुनिश्चित करून तेल थंड करणारे माध्यम आणि इलेक्ट्रिकल इन्सुलेशन दोन्ही म्हणून कार्य करते.

मुख्य वैशिष्ट्ये

• उच्च इन्सुलेशन शक्ती वापरूनट्रान्सफॉर्मर तेल
• तेल अभिसरणाद्वारे कार्यक्षम उष्णता नष्ट करणे
• मजबूत स्टील टाकीची रचना
• मध्यम आणि कमी व्होल्टेज वितरण प्रणालीसाठी योग्य
• दीर्घ ऑपरेशनल आयुष्य

फायदे काय आहेत?

• विश्वसनीय ऑपरेशन- तेल मजबूत इन्सुलेशन प्रदान करते आणि विद्युत दोष टाळते.
• कार्यक्षम शीतकरण- ट्रान्सफॉर्मरद्वारे निर्माण होणारी उष्णता इन्सुलेट ऑइलद्वारे शोषली जाते आणि हस्तांतरित केली जाते.
• दीर्घ सेवा जीवन- स्थिर अंतर्गत वातावरण विंडिंग आणि कोरचे संरक्षण करते.
• ऊर्जा कार्यक्षम- ऑप्टिमाइझ केलेले सिलिकॉन स्टील कोर ऊर्जा नुकसान कमी करते.
• जड भारांसाठी योग्य- मागणी असलेल्या पॉवर सिस्टममध्ये सतत ऑपरेशनसाठी डिझाइन केलेले.

ट्रान्सफॉर्मर तेल का वापरतात?

एक मध्येतेल भरलेला प्रकार वितरण ट्रान्सफॉर्मर, विश्वसनीय कार्यप्रदर्शन सुनिश्चित करण्यात इन्सुलेट तेल अनेक महत्त्वाची भूमिका बजावते.

• इलेक्ट्रिकल इन्सुलेशन- अंतर्गत घटकांमधील शॉर्ट सर्किट्स प्रतिबंधित करते.
• उष्णता नष्ट होणे- ट्रान्सफॉर्मर कोर आणि विंडिंगपासून उष्णता दूर स्थानांतरित करते.
• चाप दमन- अंतर्गत विद्युत स्त्राव नियंत्रित करण्यास मदत करते.
• घटक संरक्षण- अंतर्गत सामग्रीचे ऑक्सिडेशन आणि वृद्धत्व कमी करते.

सामान्य कूलिंग पद्धती काय आहेत?

शीतकरणाच्या विविध पद्धती वापरल्या जाताततेल भरलेला प्रकार वितरण ट्रान्सफॉर्मरपॉवर क्षमता आणि ऑपरेटिंग वातावरणावर अवलंबून डिझाइन.

• ONAN (तेल नैसर्गिक हवा नैसर्गिक)- नैसर्गिक तेल अभिसरण आणि नैसर्गिक हवा थंड करणे.
• ONAF (तेल नैसर्गिक वायुसेना)- फॅनच्या सहाय्याने एअर कूलिंगसह नैसर्गिक तेल अभिसरण.
• OFAF (ऑइल फोर्स्ड एअर फोर्स्ड)- बाह्य कूलिंग फॅन्ससह जबरदस्तीने तेल परिसंचरण.
• OFWF (ऑइल फोर्स्ड वॉटर फोर्स्ड)- वॉटर कूलिंग सिस्टमसह जबरदस्तीने तेल परिसंचरण.

सामान्य देखभाल समस्या काय आहेत?

नियमित देखभाल दीर्घकालीन विश्वासार्हता सुनिश्चित करण्यात मदत करतेतेल भरलेला प्रकार वितरण ट्रान्सफॉर्मर.

• वेळोवेळी तेल गुणवत्ता तपासणी
• तेलाची पातळी आणि तापमान तपासत आहे
• बुशिंग आणि इलेक्ट्रिकल कनेक्शनची तपासणी करणे
• ट्रान्सफॉर्मर लोड आणि ऑपरेटिंग शर्तींचे निरीक्षण करणे
• इन्सुलेशन प्रतिरोध आणि संरक्षणात्मक प्रणालींची चाचणी

लुगाओ का निवडायचे?

• व्यावसायिक ट्रान्सफॉर्मर निर्माताप्रगत उत्पादन लाइन्ससह
• कठोर गुणवत्ता नियंत्रणकच्च्या मालाच्या खरेदीपासून अंतिम चाचणीपर्यंत
• समृद्ध निर्यात अनुभवआंतरराष्ट्रीय ऊर्जा पायाभूत सुविधा प्रकल्पांना समर्थन
• लवचिक सानुकूलनव्होल्टेज पातळी, क्षमता आणि मानकांसाठी
• विश्वसनीय तांत्रिक समर्थनअभियांत्रिकी आणि स्थापना आवश्यकतांसाठी

वारंवार विचारले जाणारे प्रश्न

1. तेलाने भरलेला वितरण ट्रान्सफॉर्मर साधारणपणे किती काळ टिकतो?

योग्य देखभाल आणि ऑपरेटिंग परिस्थितीसह, तेलाने भरलेल्या ट्रान्सफॉर्मरचे सेवा आयुष्य 25 वर्षांपेक्षा जास्त असू शकते.

2. तेलाने भरलेला प्रकार वितरण ट्रान्सफॉर्मर बाहेरच्या स्थापनेसाठी योग्य आहे का?

होय. बहुतेकतेलाने भरलेले ट्रान्सफॉर्मरसंलग्नक आणि प्रकल्प डिझाइनवर अवलंबून इनडोअर आणि आउटडोअर दोन्ही अनुप्रयोगांसाठी डिझाइन केलेले आहेत.

3. लुगाओ ट्रान्सफॉर्मर वैशिष्ट्ये सानुकूलित करू शकतात?

होय. Lugao विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी व्होल्टेज पातळी, कूलिंग पद्धती आणि संरचनात्मक कॉन्फिगरेशनसह सानुकूलित उपाय प्रदान करते.

4. हे ट्रान्सफॉर्मर कोणत्या मानकांचे पालन करतात?

ट्रान्सफॉर्मर ग्राहकांच्या गरजेनुसार IEC, ANSI किंवा इतर आंतरराष्ट्रीय विद्युत मानकांनुसार तयार केले जाऊ शकतात.
