बॉक्स-प्रकार सबस्टेशन

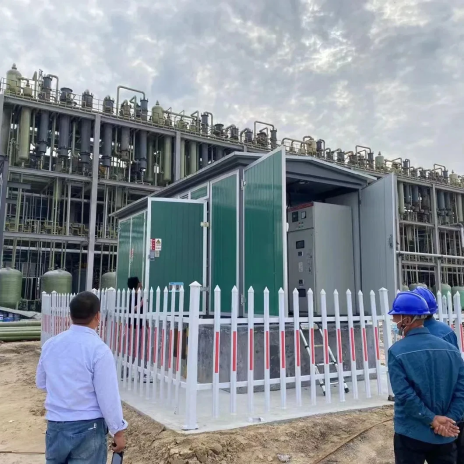

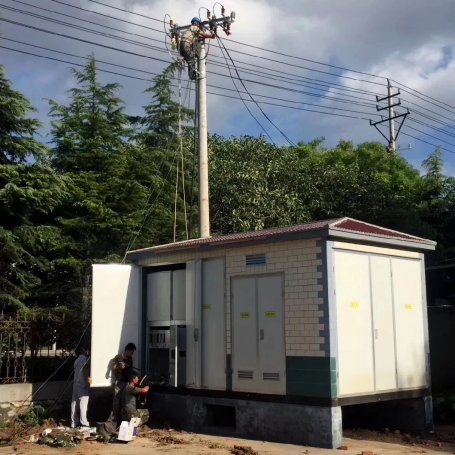

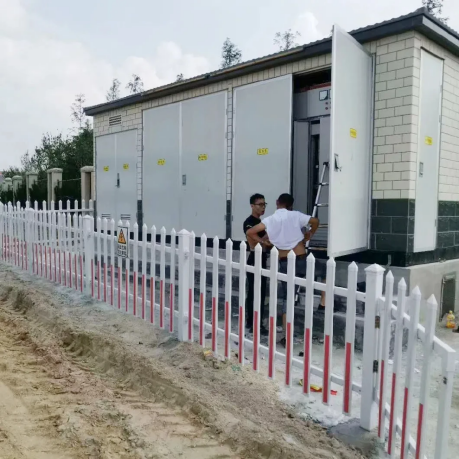

बॉक्स-प्रकार सबस्टेशन (बॉक्स-प्रकार सबस्टेशन म्हणून संक्षिप्त) निवासी क्षेत्र, शहरी सार्वजनिक सबस्टेशन्स, डाउनटाउन क्षेत्रे, बांधकाम पुरवठा इत्यादींसाठी योग्य आहे. हा एक प्रकारचा उच्च-व्होल्टेज स्विचगियर, लो-व्होल्टेज स्विचगियर, इलेक्ट्रिक एनर्जी मीटरिंग उपकरणे आणि एक कॉम्पॅक्टच्या विशिष्टतेनुसार उर्जा भरपाई उपकरणे बसविण्यात आली आहे.

बॉक्स-प्रकारातील सबस्टेशनची रचना:

1. दबॉक्स-प्रकार सबस्टेशनशेलमध्ये सूर्य संरक्षण, पाऊस संरक्षण, धूळ संरक्षण, गंज संरक्षण आणि लहान प्राण्यांचे प्रतिबंध (जसे की साप) यासह मानक आवश्यकतांनुसार पाच संरक्षण कार्ये असणे आवश्यक आहे. शेल सामग्री स्टेनलेस स्टील प्लेट, कोल्ड-रोल्ड स्टील प्लेट, अ‍ॅल्युमिनियम अ‍ॅलोय प्लेट, कलर स्टील प्लेट आणि सिमेंट प्लेट असू शकते. बॉक्स बॉडीमध्ये तीन भाग असतात: बेस, शेल आणि टॉप कव्हर. चॅनेल स्टील, एंगल स्टील, फ्लॅट स्टील, स्टील प्लेट इ. चा वापर करून बेस सामान्यत: वेल्डेड किंवा बोल्टसह निश्चित केला जातो; वायुवीजनांच्या गरजा भागविण्यासाठी, उष्णता अपव्यय आणि इनलेट आणि आउटलेट लाइन, स्ट्रिप होल आणि गोलाकार छिद्र संबंधित स्थितीत उघडले जातात. बॉक्स शेल आणि टॉप कव्हर वाकलेले, वेल्डेड किंवा स्क्रू, बिजागर आणि संबंधित विशेष सामानांसह चॅनेल स्टील, एंगल स्टील, स्टील प्लेट, अ‍ॅल्युमिनियम अ‍ॅलॉय प्लेट, कलर स्टील प्लेट, सिमेंट प्लेट इत्यादींसह जोडलेले असू शकतात, गरम उन्हाळ्यात मजबूत सूर्यप्रकाशापासून बचाव करण्यासाठी, कमी थर्मल चालकांनी वापरली जाते, "सामान्यत: रॉक सबस्टींग इ. युनिफाइड डिझाइनसह, बहुतेक डिझाइनर यापुढे इन्सुलेशन फिलरसह शेल भरण्याची पद्धत वापरत नाहीत, कारण जरी ते सूर्यप्रकाशास प्रतिबंधित करू शकते, तरीही ते ट्रान्सफॉर्मरच्या उष्णतेच्या विघटनास अडथळा आणते. म्हणूनच, शेलवरील लुव्हर छिद्र टिकवून ठेवण्याव्यतिरिक्त, उष्णता अपव्यय क्षेत्र वाढविले जाते आणि उत्पादन खर्च कमी करताना उष्णता कमी करण्यासाठी हवेचे संवहन मजबूत केले जाते.

2. बॉक्स ट्रान्सफॉर्मरचे उच्च-व्होल्टेज वितरण डिव्हाइस दोन प्रकारांमध्ये विभागले गेले आहे: टर्मिनल प्रकार आणि रिंग नेटवर्क प्रकार इनकमिंग लाइन मोडच्या दृष्टीने; येणार्‍या लाइन दिशानिर्देशाच्या बाबतीत, ते बॉक्सच्या शीर्षस्थानी (मुख्यतः पारंपारिक बॉक्स ट्रान्सफॉर्मर्समध्ये वापरले जाते) आणि उच्च-व्होल्टेज केबल खंदक (सामान्यत: आधुनिक डिझाइनमध्ये वापरल्या जाणार्‍या) वापरून भूमिगत येणार्‍या आणि आउटगोइंग लाइनमध्ये ओव्हरहेड इनकमिंग ओळींमध्ये विभागले जाऊ शकते. कंस विझविणारे माध्यम म्हणून एसएफ 6 गॅससह अनेक एसएफ 6 मालिका लोड स्विच आहेत, परंतु एफएन 12 मालिका हाय-व्होल्टेज लोड स्विचपेक्षा किंमत जास्त आहे. या प्रकारच्या स्विचमध्ये फ्यूज, फ्यूज, ग्राउंडिंग स्विच इत्यादींसह विविध संरचना आहेत आणि सामान्यत: थेट प्रदर्शनासह सुसज्ज असतात. ऑपरेटिंग यंत्रणा मुख्यतः मॅन्युअल आणि इलेक्ट्रिक असते. जेव्हा सर्किट शॉर्ट-सर्किटेड असेल तेव्हा फ्यूजसह स्विच संरक्षण उपकरणे स्वयंचलितपणे कापू शकतात. कंस विझविणारे माध्यम म्हणून व्हॅक्यूमसह व्हॅक्यूम स्विच देखील आहेत, जे एकट्याने वापरले जाऊ शकतात, फ्यूजसह किंवा एसएफ 6 मालिका लोड स्विचसह मालिकेत, परंतु यामुळे किंमत वाढेल. वापरकर्त्यांना त्यांच्याकडे विशेष आवश्यकता नसल्यास अशा प्रकारे त्यांचा वापर करण्याची आवश्यकता नाही. वापरकर्त्यास उच्च-व्होल्टेज मीटरिंग आवश्यकता असल्यास, बॉक्स-प्रकार ट्रान्सफॉर्मरचे उच्च-व्होल्टेज वितरण डिव्हाइस देखील उच्च-व्होल्टेज मीटरिंग कॅबिनेटसह सुसज्ज असणे आवश्यक आहे आणि त्याची रचना सामान्यत: सीटी, पीटी, मीटरिंग मीटर, रिमोट कंट्रोल आणि टेलिमेट्री डिव्हाइससह बनविली जाते. तथापि, बॉक्स-प्रकारातील सबस्टेशनची मीटरिंग कमी-व्होल्टेज बाजूवर आधारित असावी, ज्यामुळे वीजपुरवठा करण्याची विश्वासार्हता सुधारू शकते आणि अस्थिर घटक कमी होऊ शकतात. ट्रान्सफॉर्मर तोटा वापरकर्त्याने जन्मलेल्या वीज शुल्कामध्ये रूपांतरित केला जाऊ शकतो.

3. दबॉक्स-प्रकार ट्रान्सफॉर्मरस्वतंत्र ट्रान्सफॉर्मर रूमसह सुसज्ज आहे, जे प्रामुख्याने ट्रान्सफॉर्मर, स्वयंचलित तापमान नियंत्रण प्रणाली, प्रकाशयोजना आणि सुरक्षितता मार्गांनी बनलेले आहे. ट्रान्सफॉर्मर चालू असताना बर्‍याच उष्णतेचे उत्सर्जन करेल, म्हणून उष्णता अपव्यय आणि वायुवीजन समस्या बॉक्स ट्रान्सफॉर्मर डिझाइनचे मुख्य मुद्दे आहेत. ट्रान्सफॉर्मरच्या ऑपरेशनद्वारे तयार होणारी उष्णता घरातील तापमानात वाढेल, विशेषत: जेव्हा सभोवतालचे तापमान जास्त असेल. एकट्या नैसर्गिक वायुवीजन बहुतेकदा विश्वासार्ह आणि सुरक्षित ऑपरेशन सुनिश्चित करू शकत नाहीत. लहान क्षमतेसाठी नैसर्गिक वायुवीजनांच्या वापराव्यतिरिक्त, तापमान मोजण्याचे संरक्षण सामान्यत: डिझाइन केले जाते आणि समस्येचे निराकरण करण्यासाठी सक्तीने एक्झॉस्ट उपाय वापरले जातात. सिस्टममध्ये प्रामुख्याने मोजण्याचे साधन असते जे ट्रान्सफॉर्मरच्या खोलीचे तापमान आणि तेलाचे तापमान मोजू शकते आणि मॅन्युअल आणि स्वयंचलित नियंत्रण सर्किटद्वारे सेट श्रेणीनुसार एक्झॉस्ट फॅन इनपुट नियंत्रित करू शकते. ट्रान्सफॉर्मरला तेल-विसर्जित किंवा कोरडे-प्रकार म्हणून निवडले जाऊ शकते. कोरड्या प्रकार महाग असल्याने, वापरकर्ते सामान्यत: विशेष आवश्यकतांशिवाय खर्च कमी करण्यासाठी तेल-विसर्जित प्रकाराला प्राधान्य देतात. क्षमता सामान्यत: 100-1250 केव्हीए असते आणि जास्तीत जास्त 1600 केव्हीएपेक्षा जास्त नाही.

4. बॉक्स ट्रान्सफॉर्मरच्या लो-व्होल्टेज रूममध्ये औद्योगिक आणि खाण उद्योग किंवा निवासी क्षेत्राच्या वेगवेगळ्या वापर प्रसंगी वेगवेगळ्या डिझाइन स्ट्रक्चर्स आहेत. औद्योगिक आणि खाण उपक्रमांमध्ये वापरल्या जाणार्‍या बॉक्स ट्रान्सफॉर्मर्सची रचना वीजपुरवठा आणि प्रकाशयोजना वीजपुरवठ्यासाठी स्वतंत्रपणे तयार केली जावी. कमी व्होल्टेज मोजताना, वीजपुरवठा ब्युरोला लाइटिंग विजेचे स्वतंत्र मीटरिंग आवश्यक असते कारण प्रकाशयोजना वीजची युनिट किंमत वीज वीजपेक्षा जास्त असते. निवासी भागात वापरल्या जाणार्‍या सबस्टेशनला उर्जा विजेच्या समस्येचा विचार करण्याची आवश्यकता नाही. कमी-व्होल्टेज रूममधील आउटपुट मार्गांची संख्या ट्रान्सफॉर्मर आणि वापरकर्त्याच्या गरजा च्या क्षमतेनुसार बदलते. जर क्षमता कमी असेल आणि मागणी कमी असेल तर कमी मार्ग निश्चित केले जाऊ शकतात; जर क्षमता मोठी असेल आणि मागणी जास्त असेल तर अधिक मार्ग सेट केले जाऊ शकतात. हे कॉरिडॉर ऑपरेशन स्वरूपात देखील ठेवले जाऊ शकते.
